Здесь находятся эскизы и чертежи для самостоятельного изготовления световых дискотечных приборов группы "Carry".

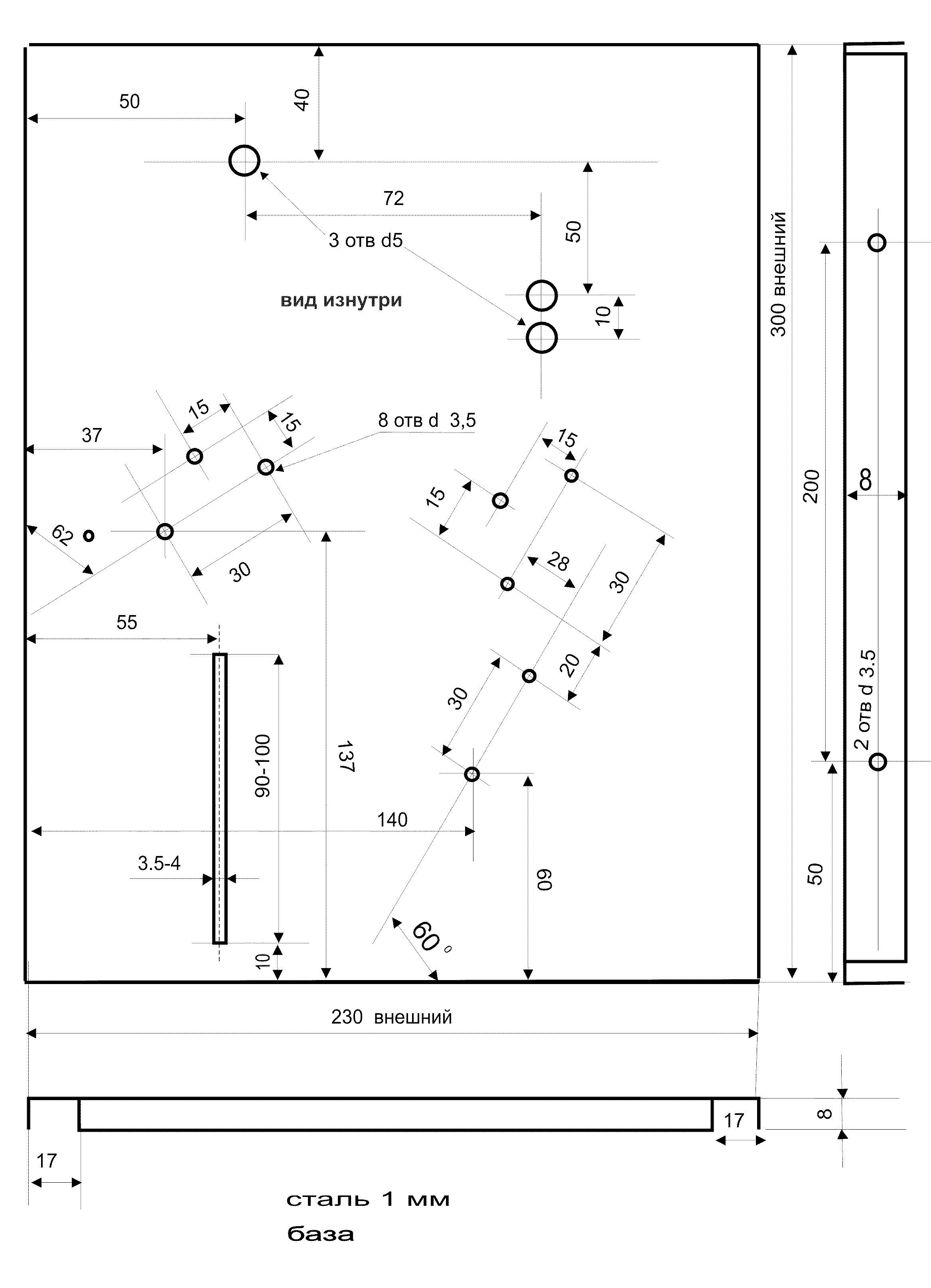

1.  Основание

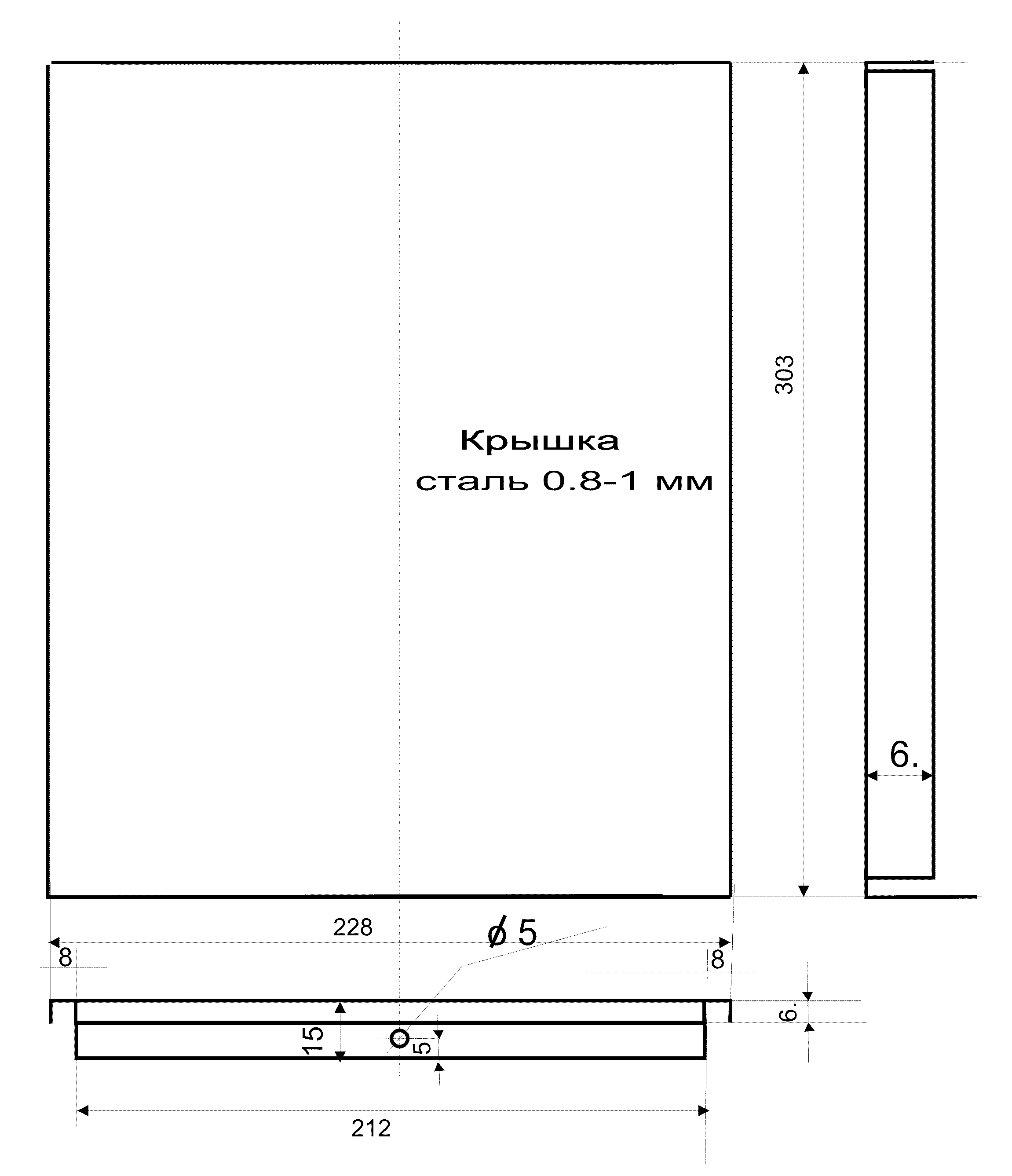

2.  Верхняя крышка

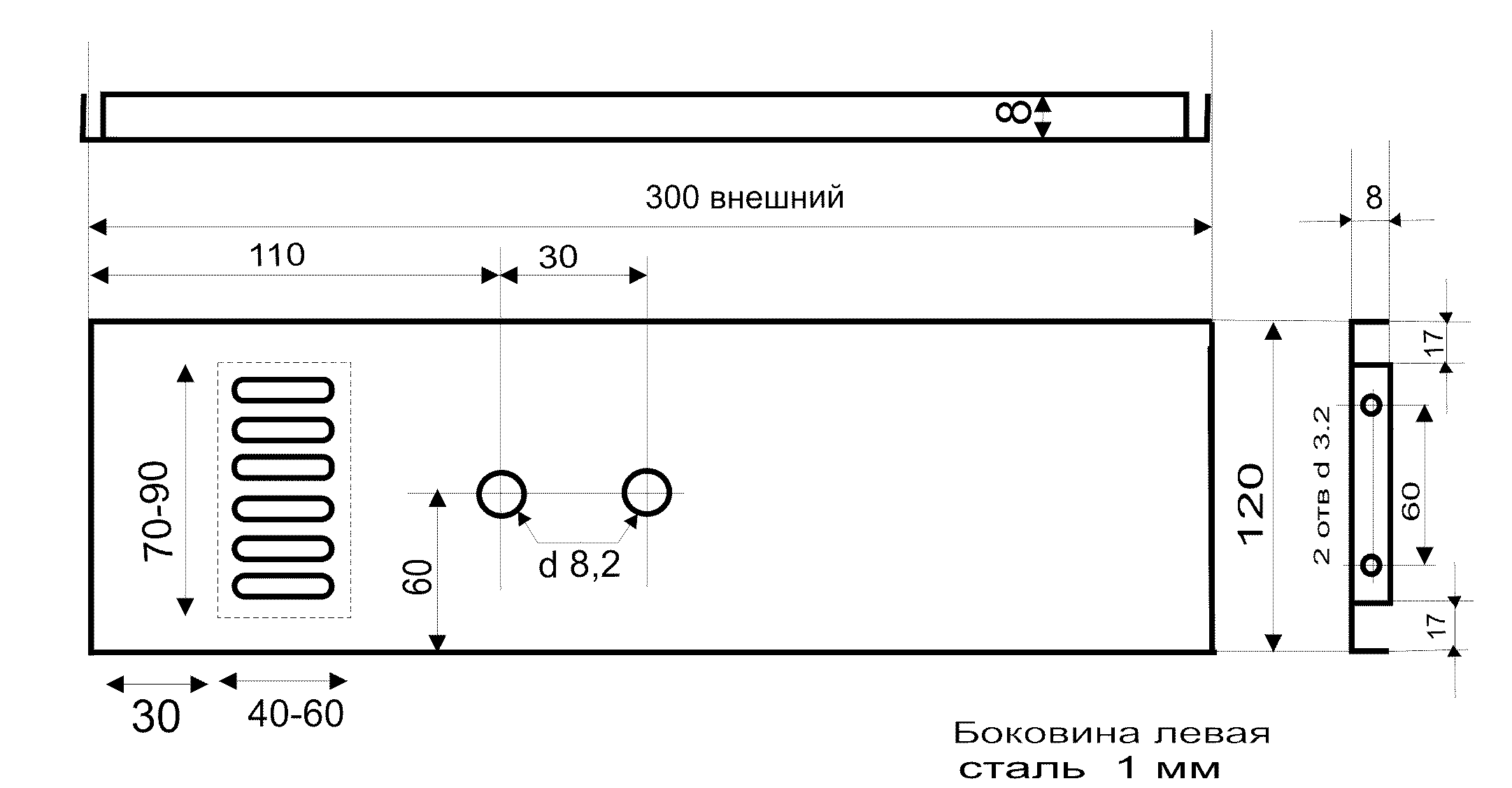

3.  Левая боковина

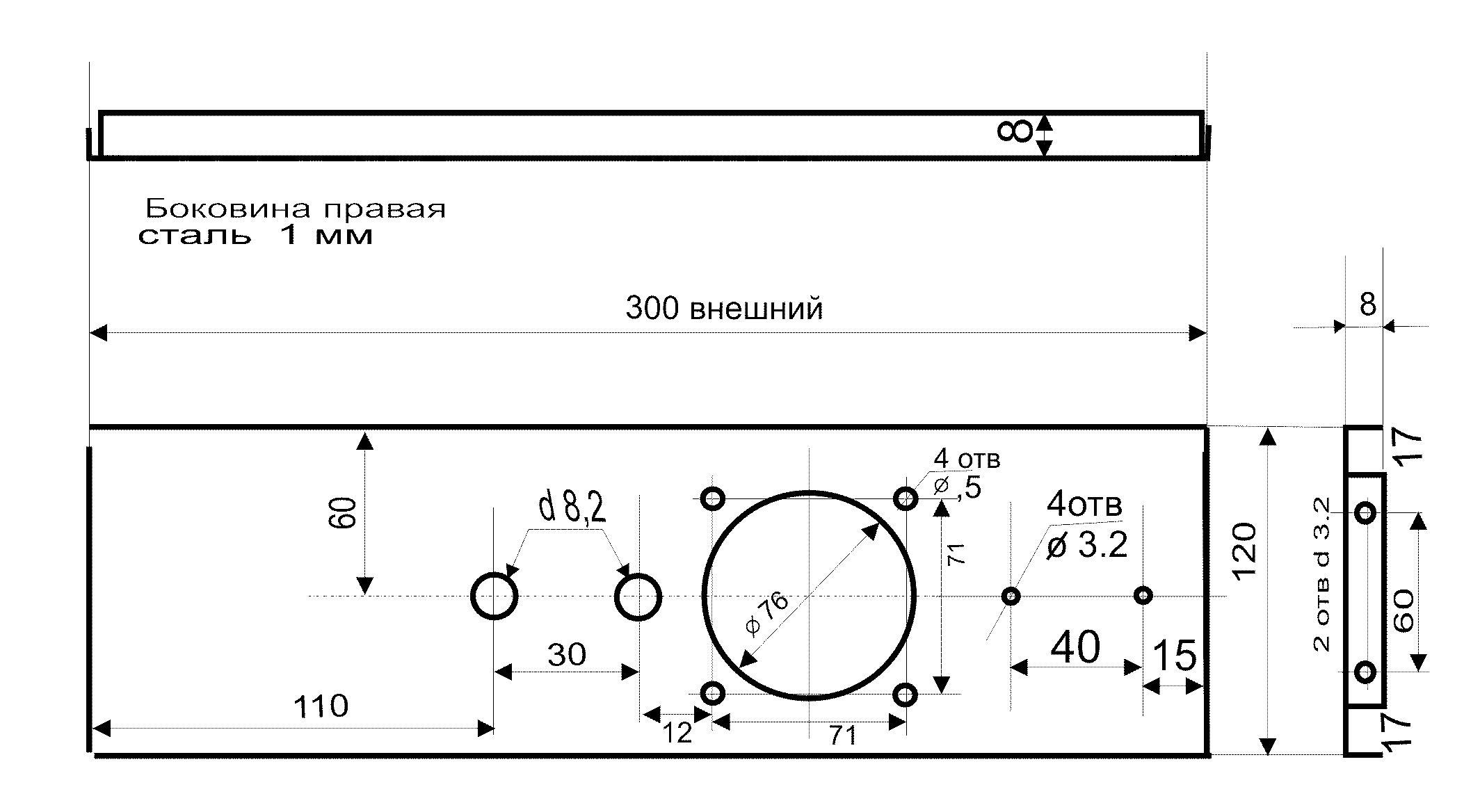

4.  Правая боковина

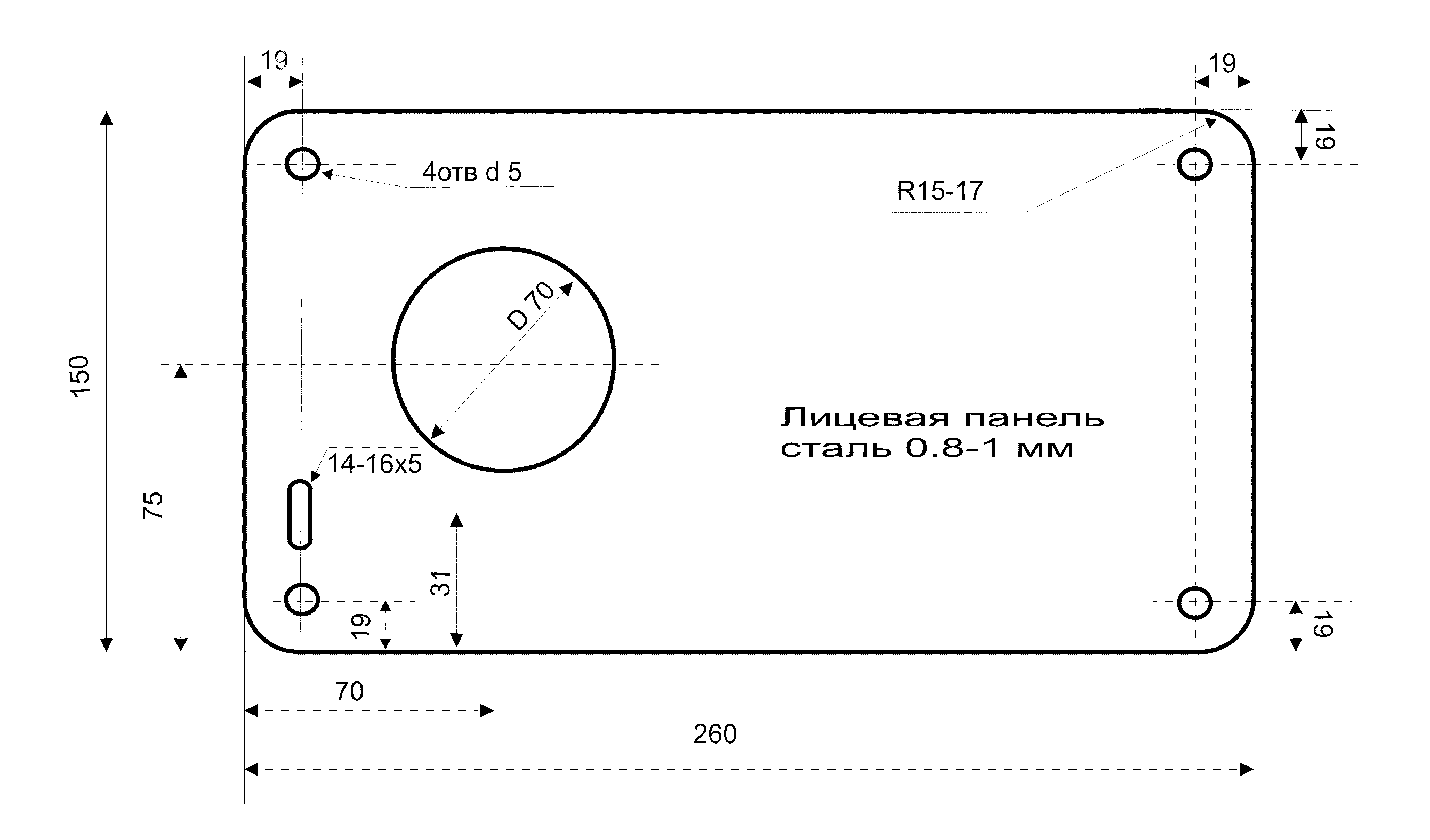

5.  Передняя панель

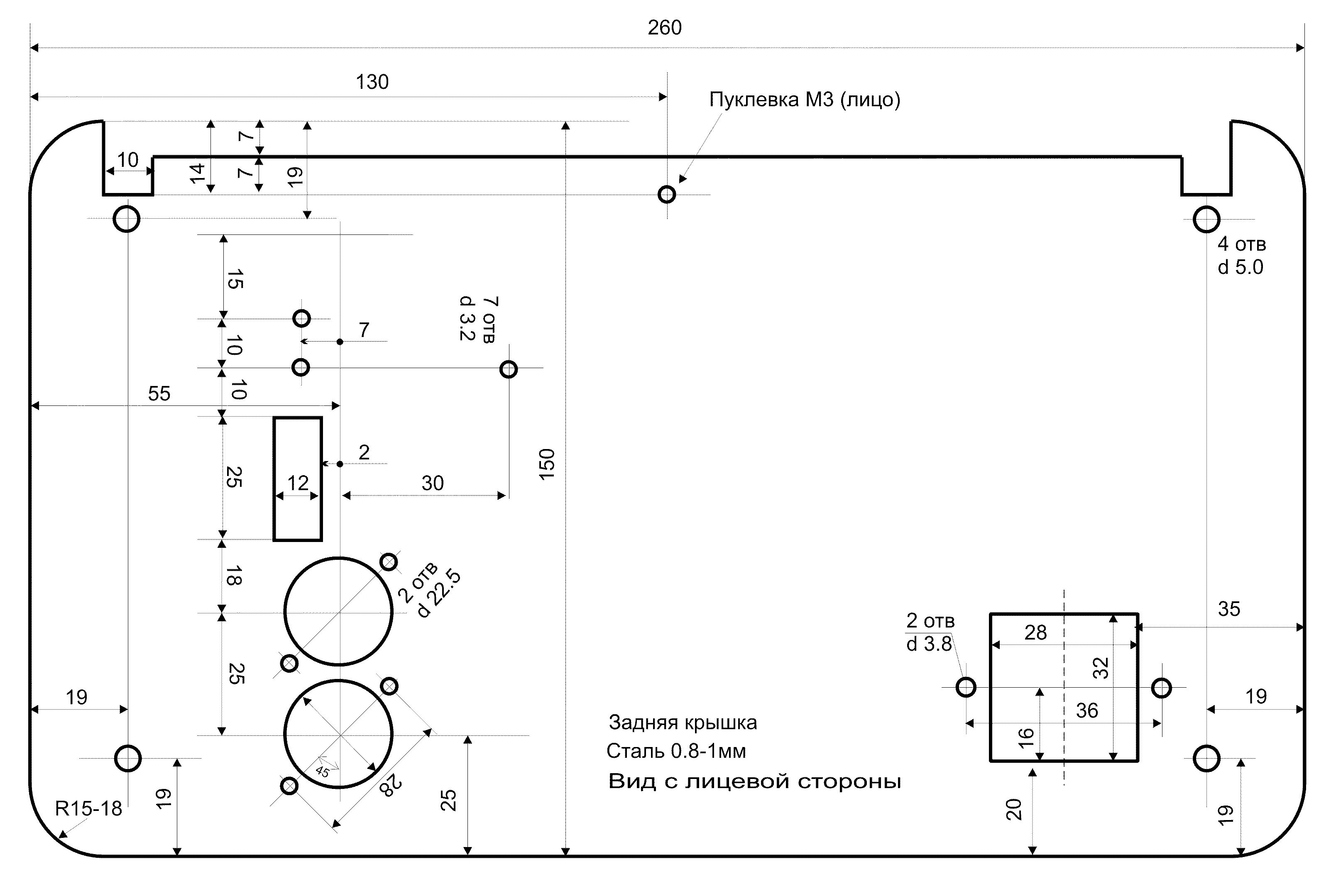

6.  Задняя панель для версии DMX

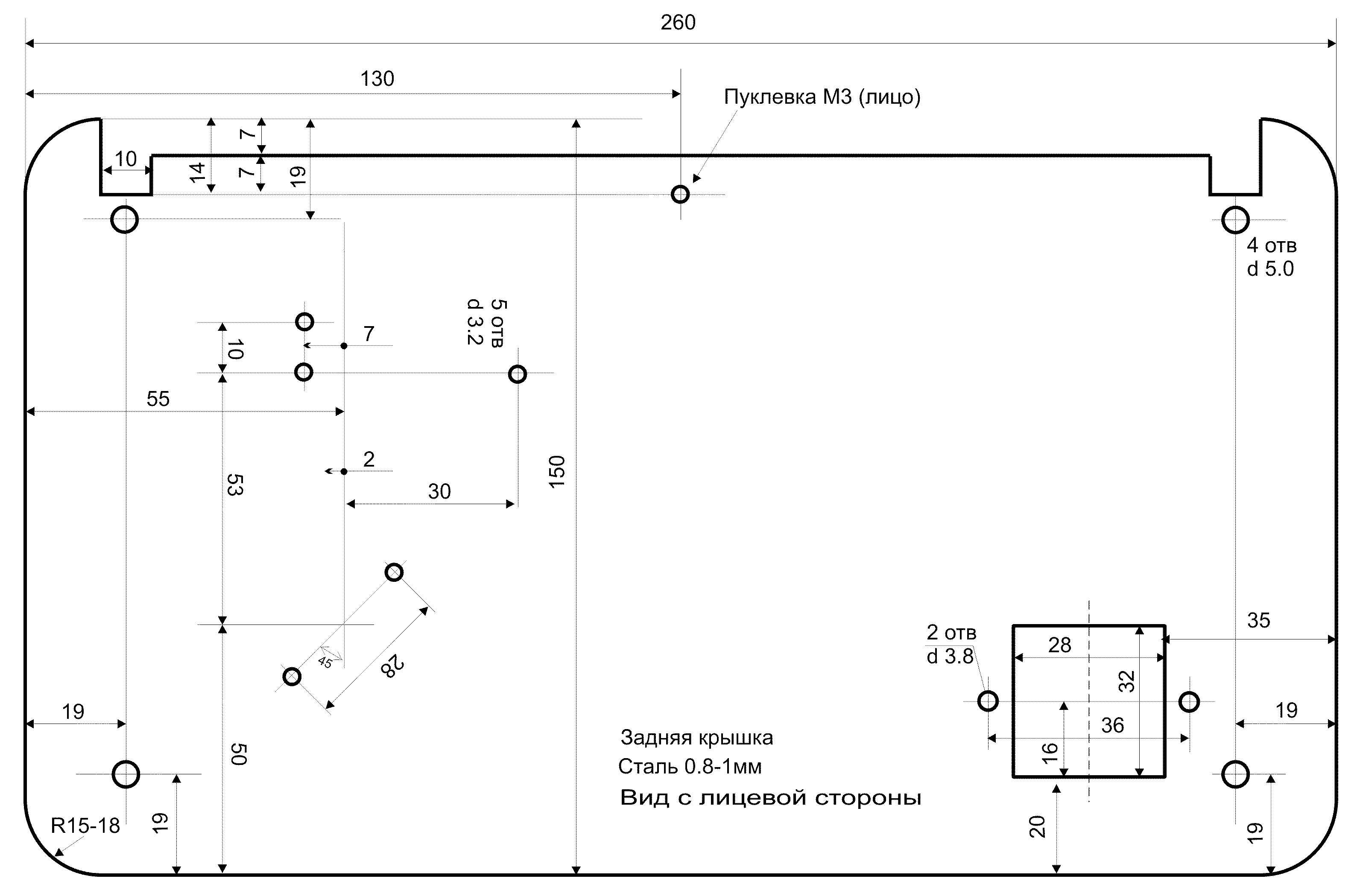

7.  Задняя панель для версии без DMX

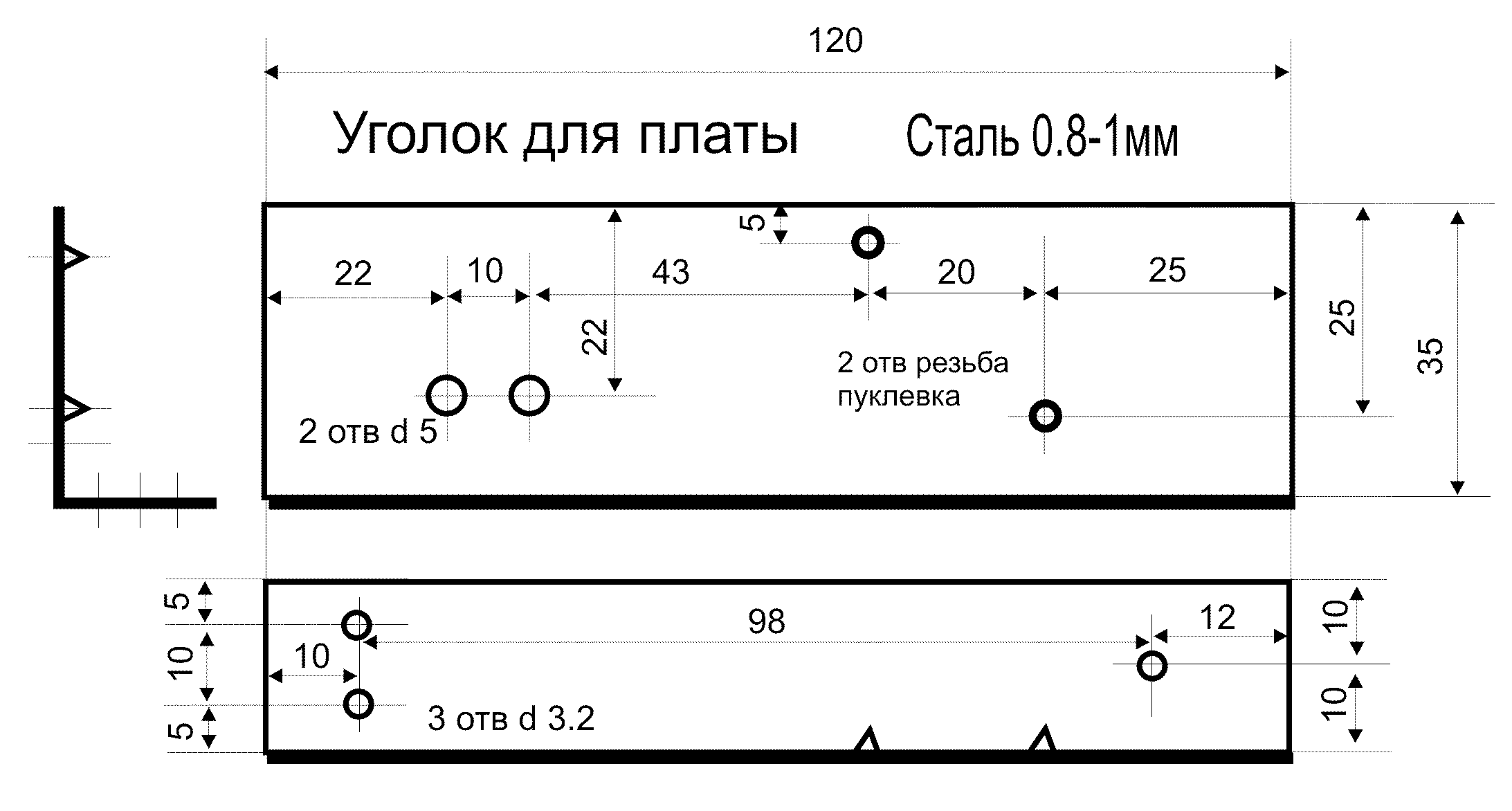

8.  Уголок платы для крепления без DMX

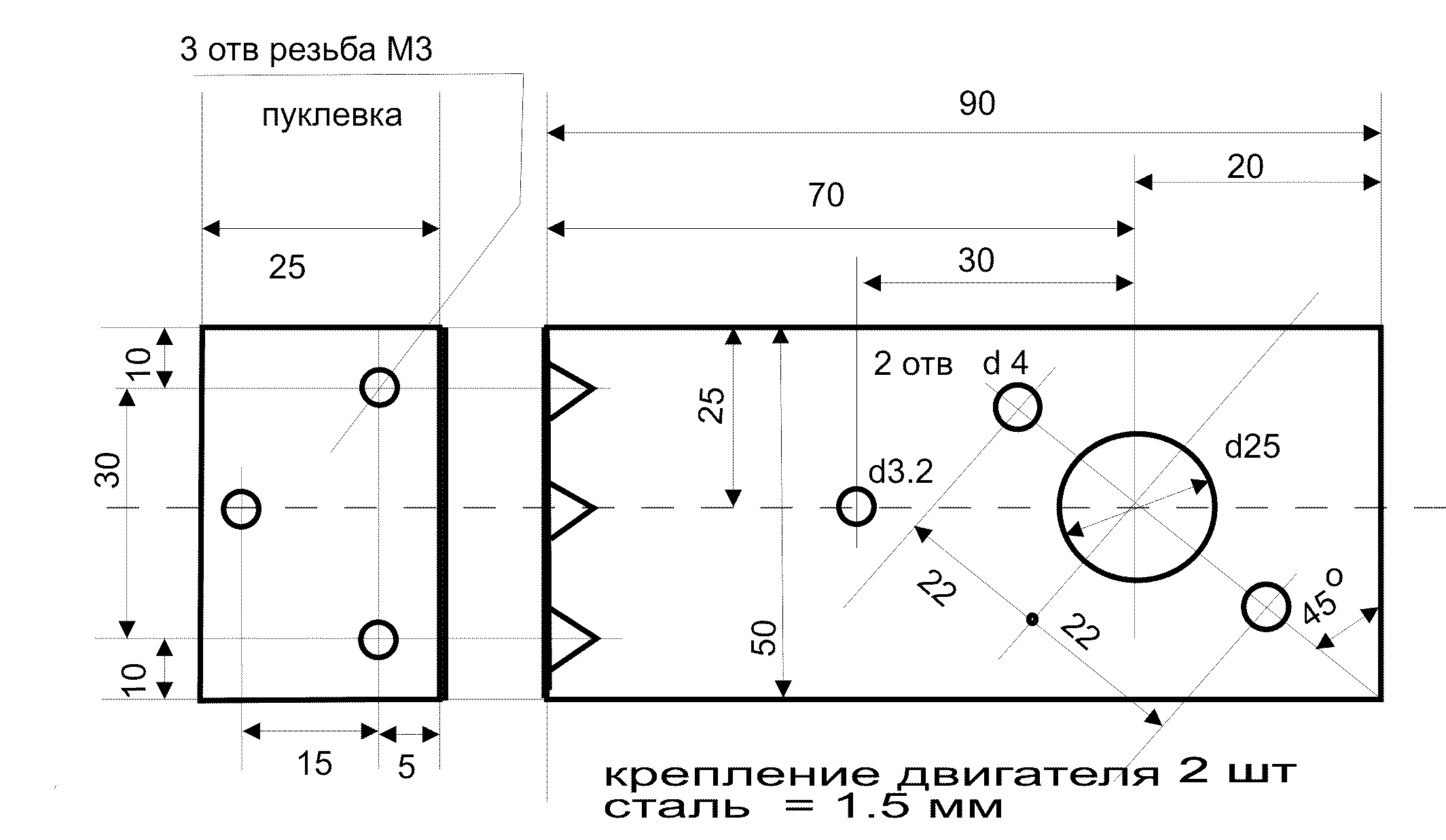

9.  Крепление шагового двигателя

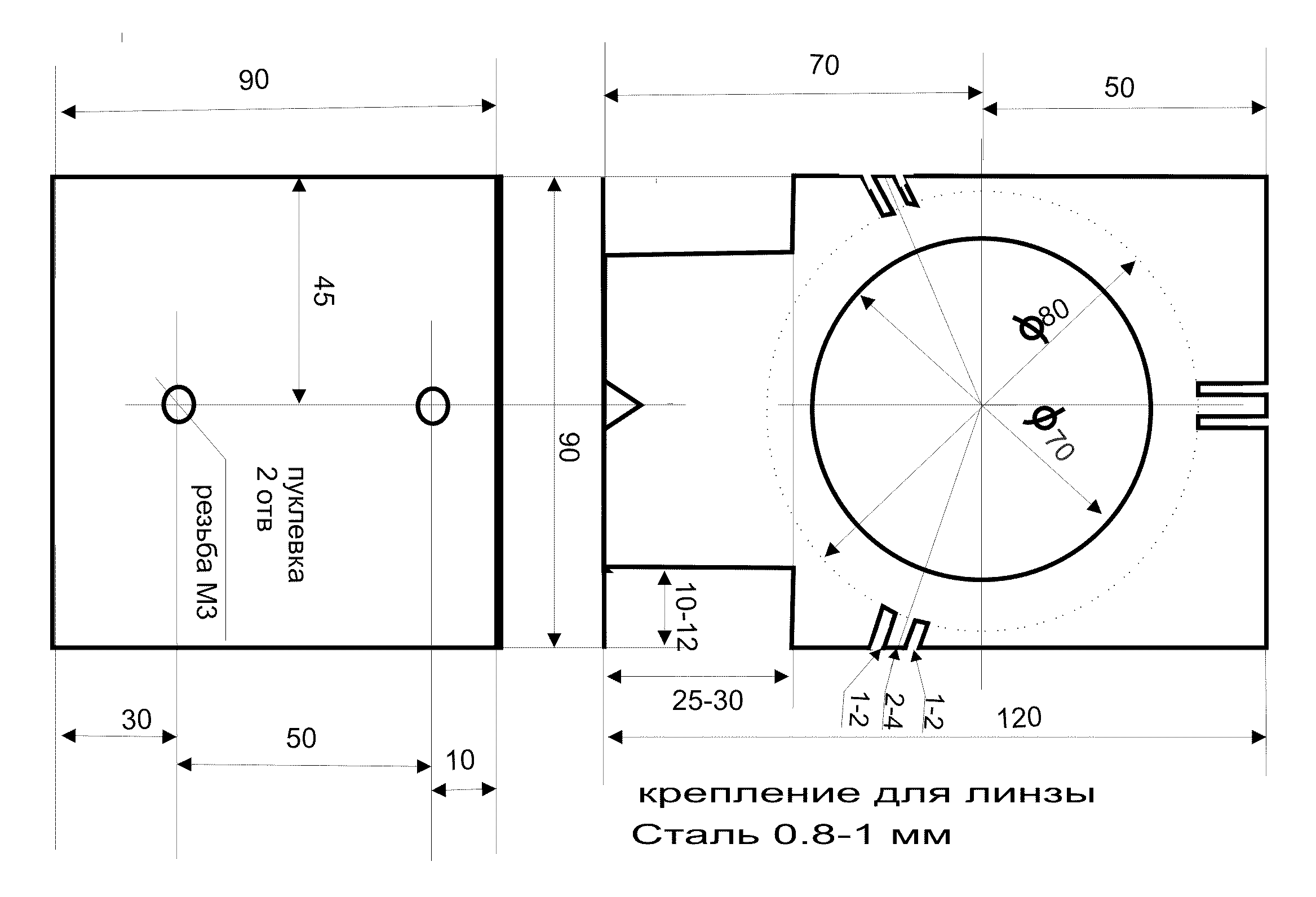

10.Крепление для линзы

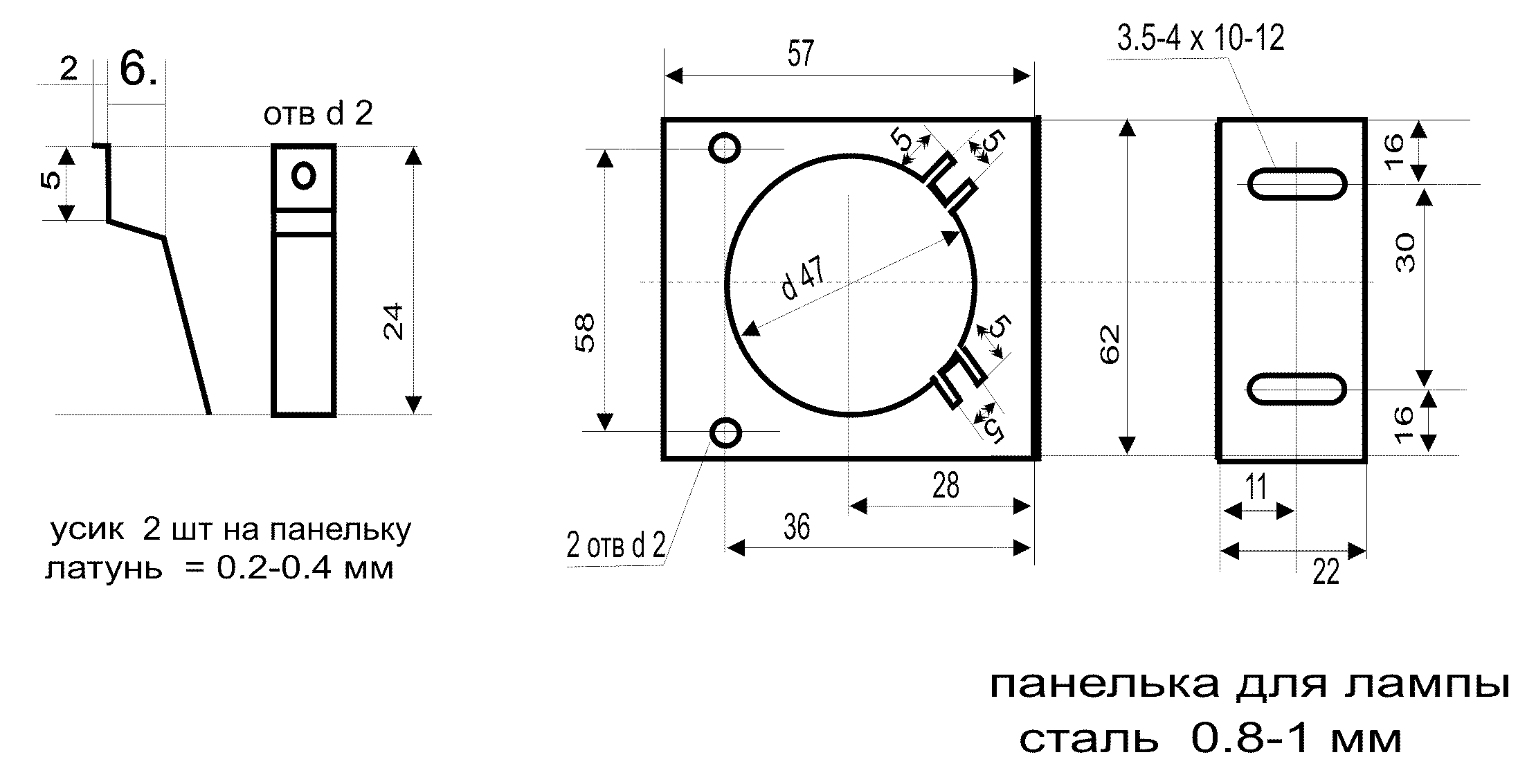

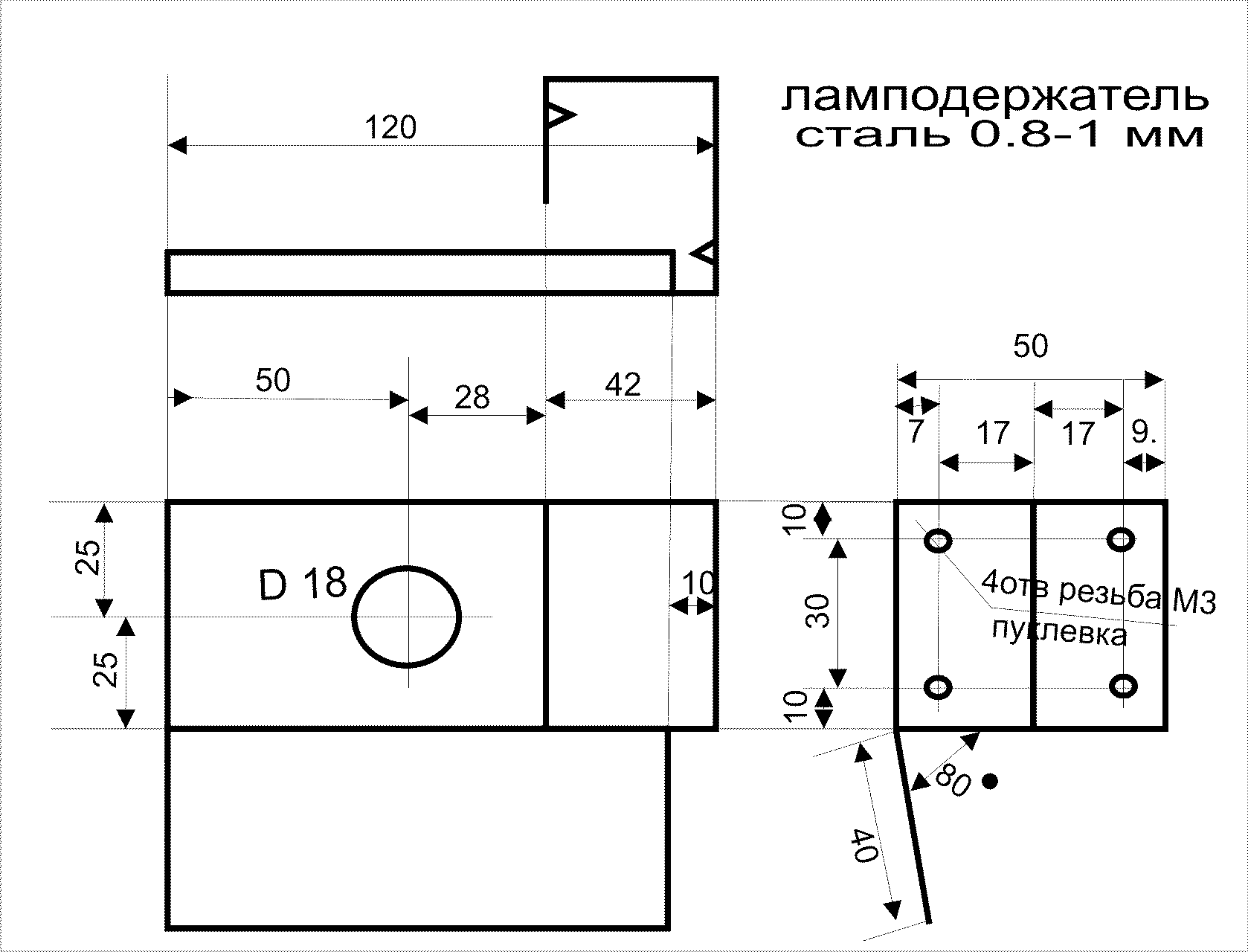

11.Крепление для лампы нижнее
12.Крепление для лампы верхнее

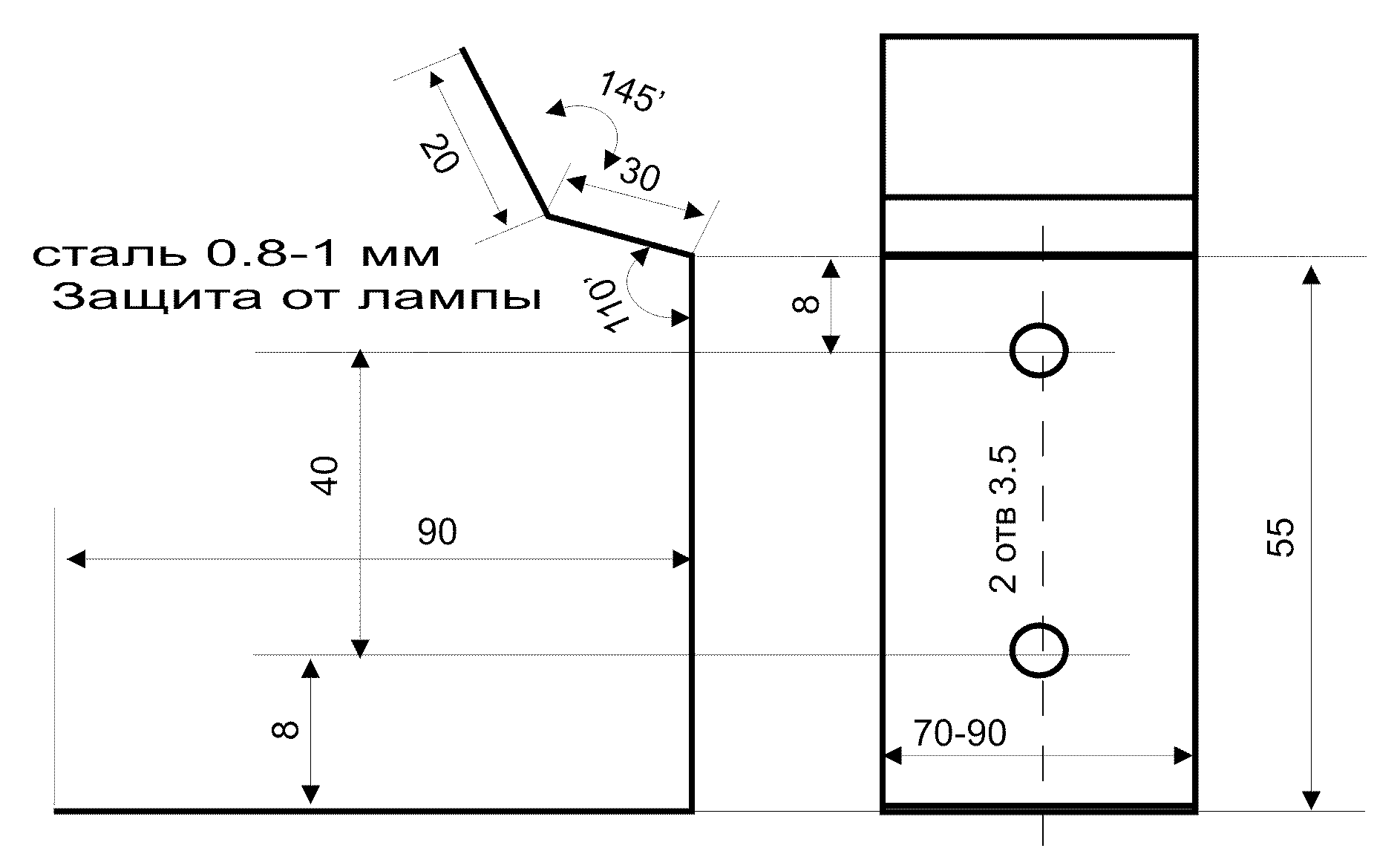

13.Защита от засветки

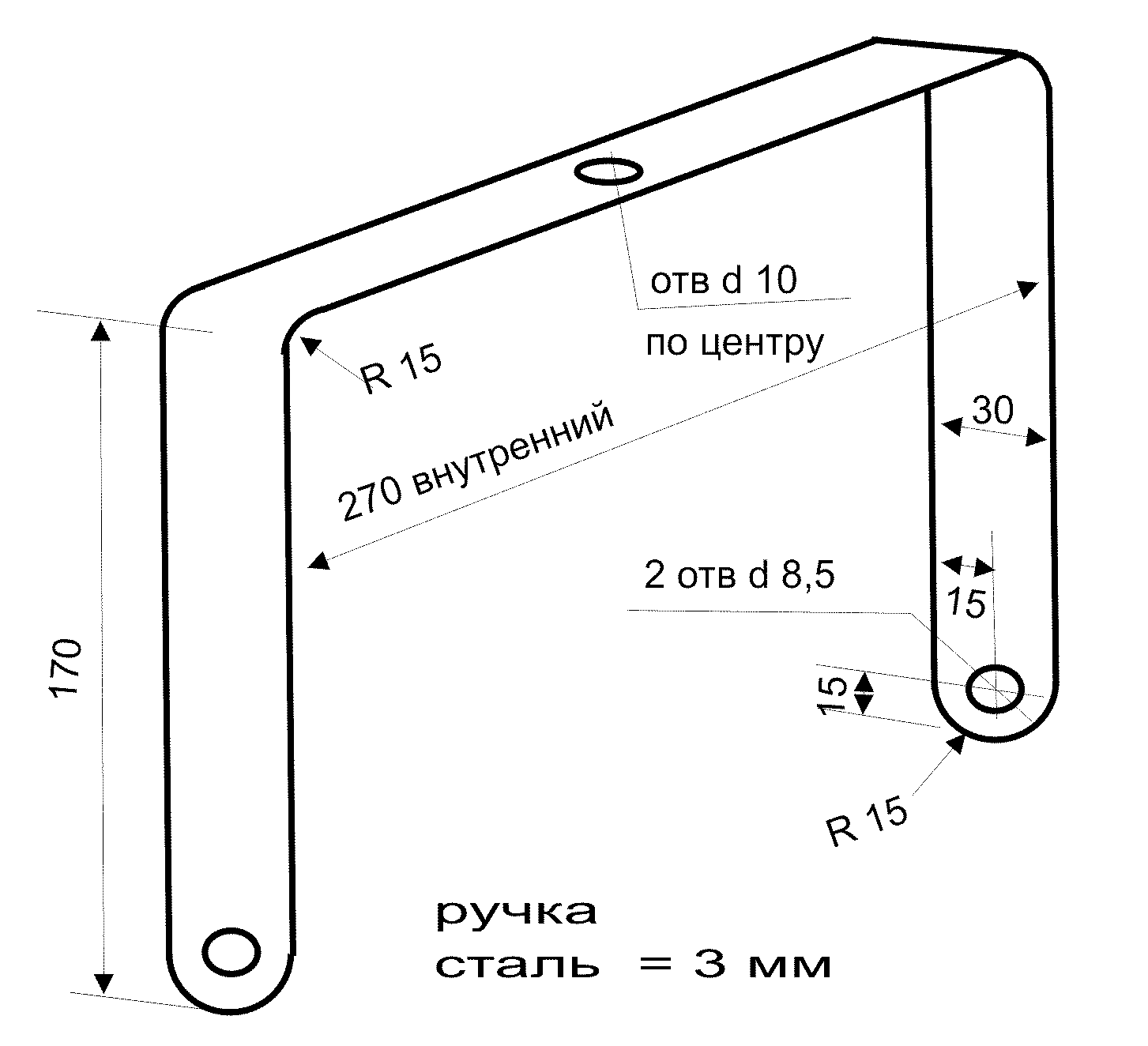

14.Ручка

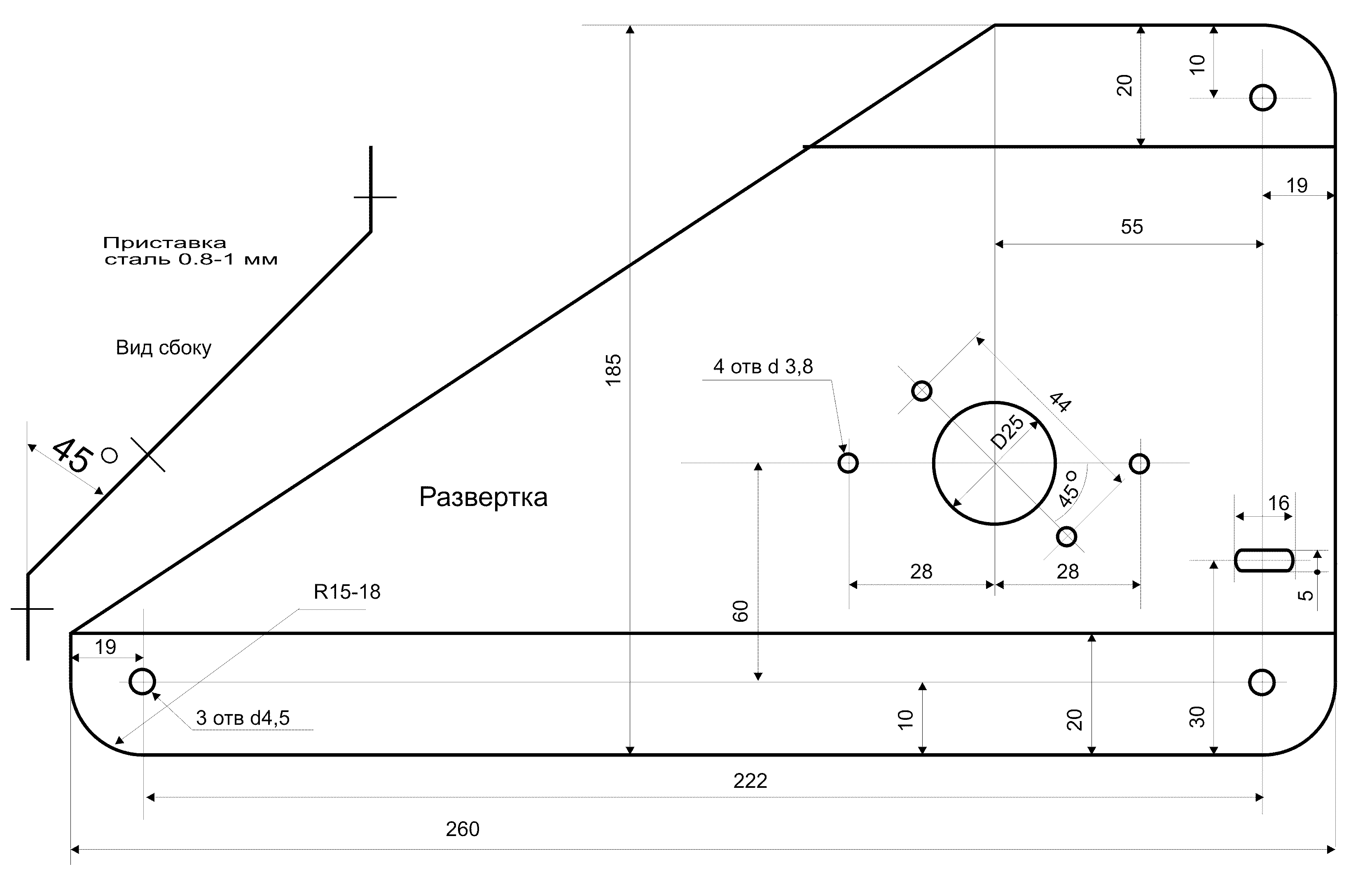

15.Насадка для сканрайна

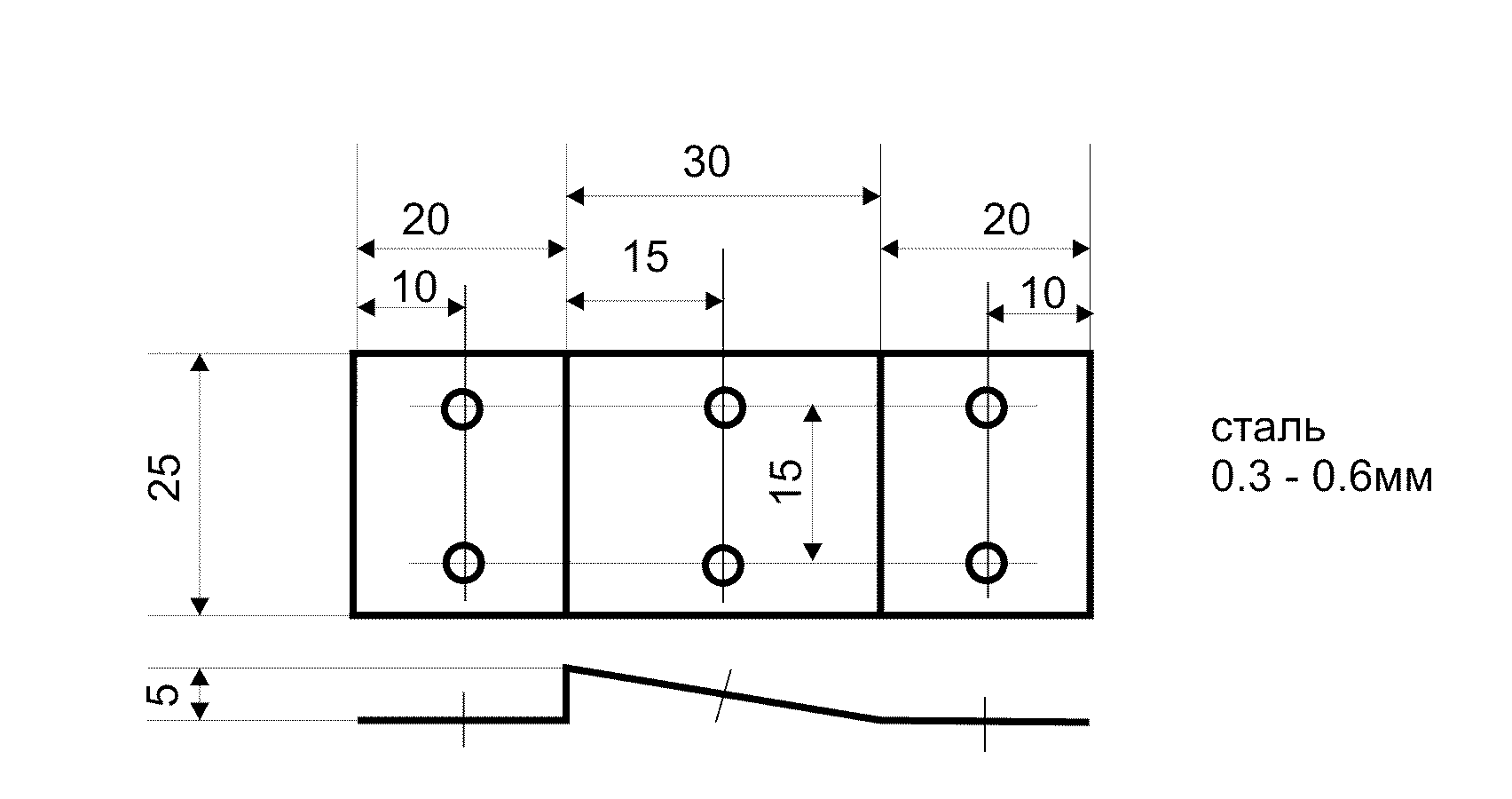

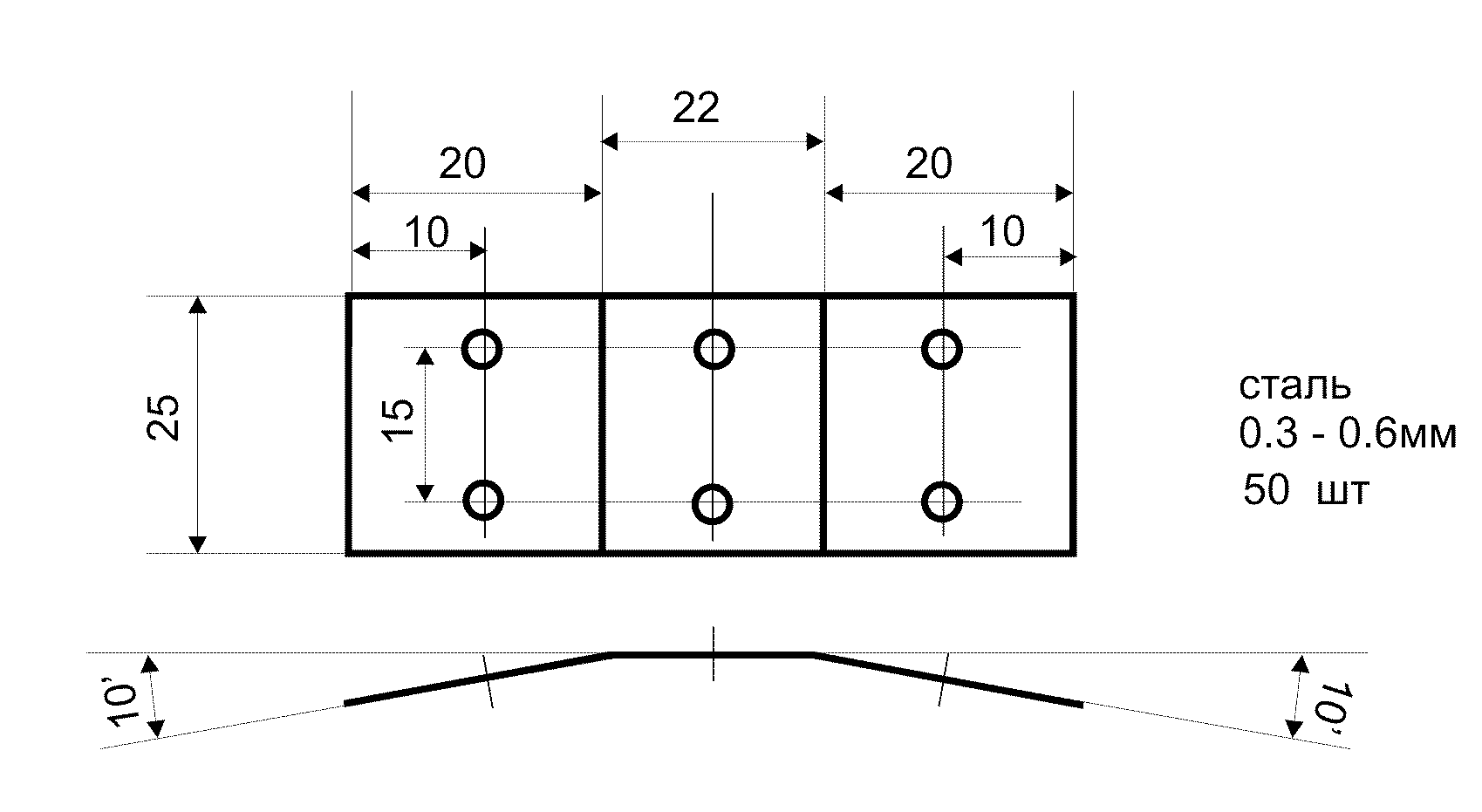

16.Зеркалодержатели для сканрайна тип А и тип В

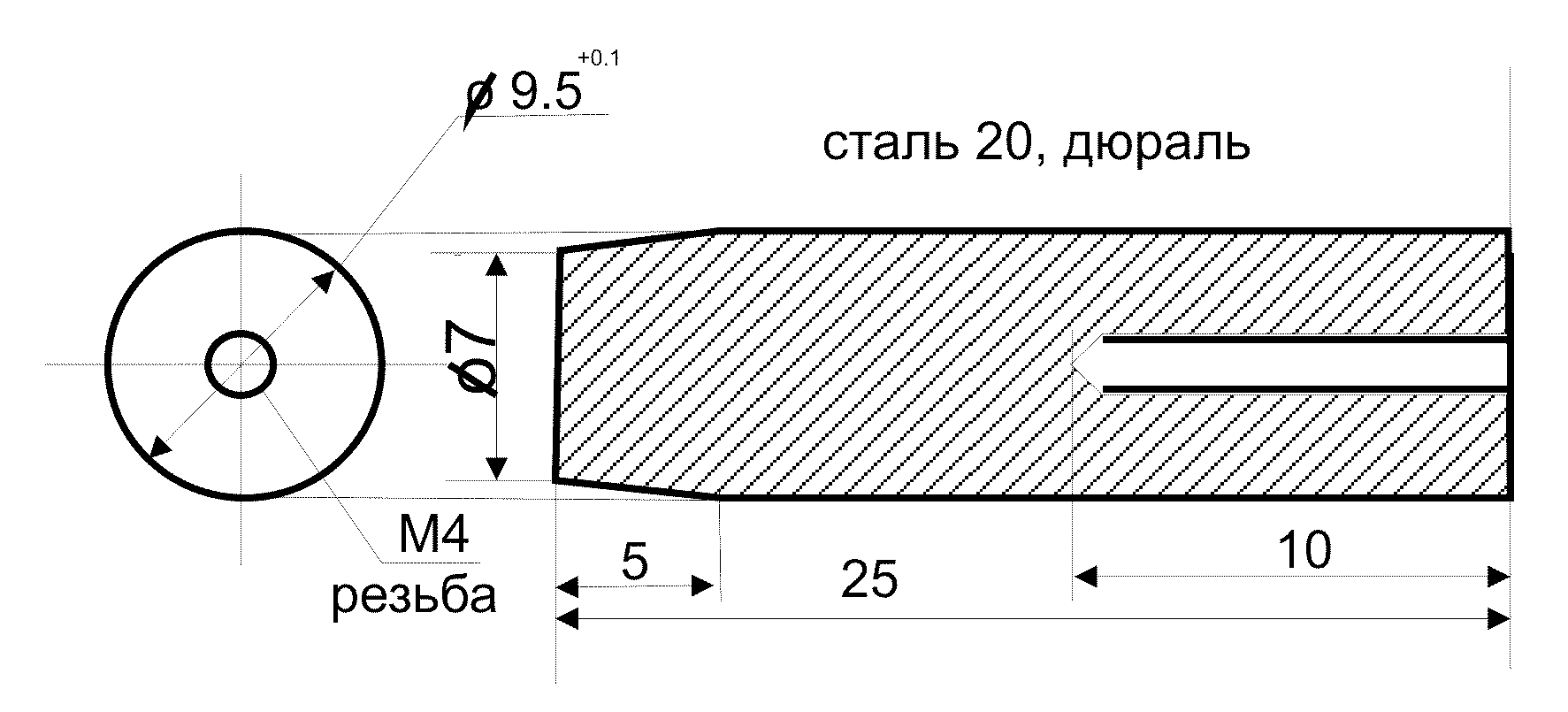

17.Вставка в профиль

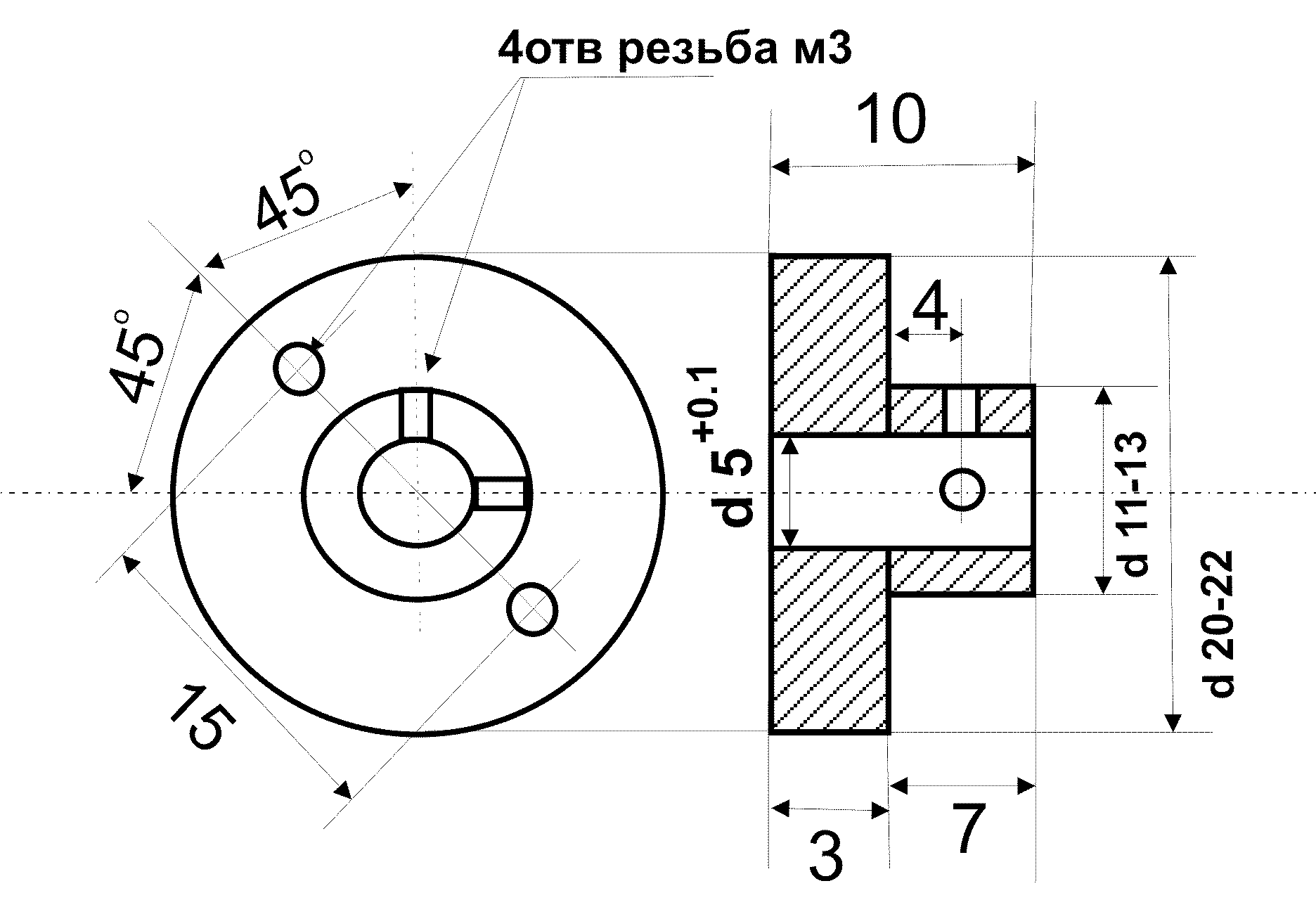

18.Переходник на вал шагового двигателя

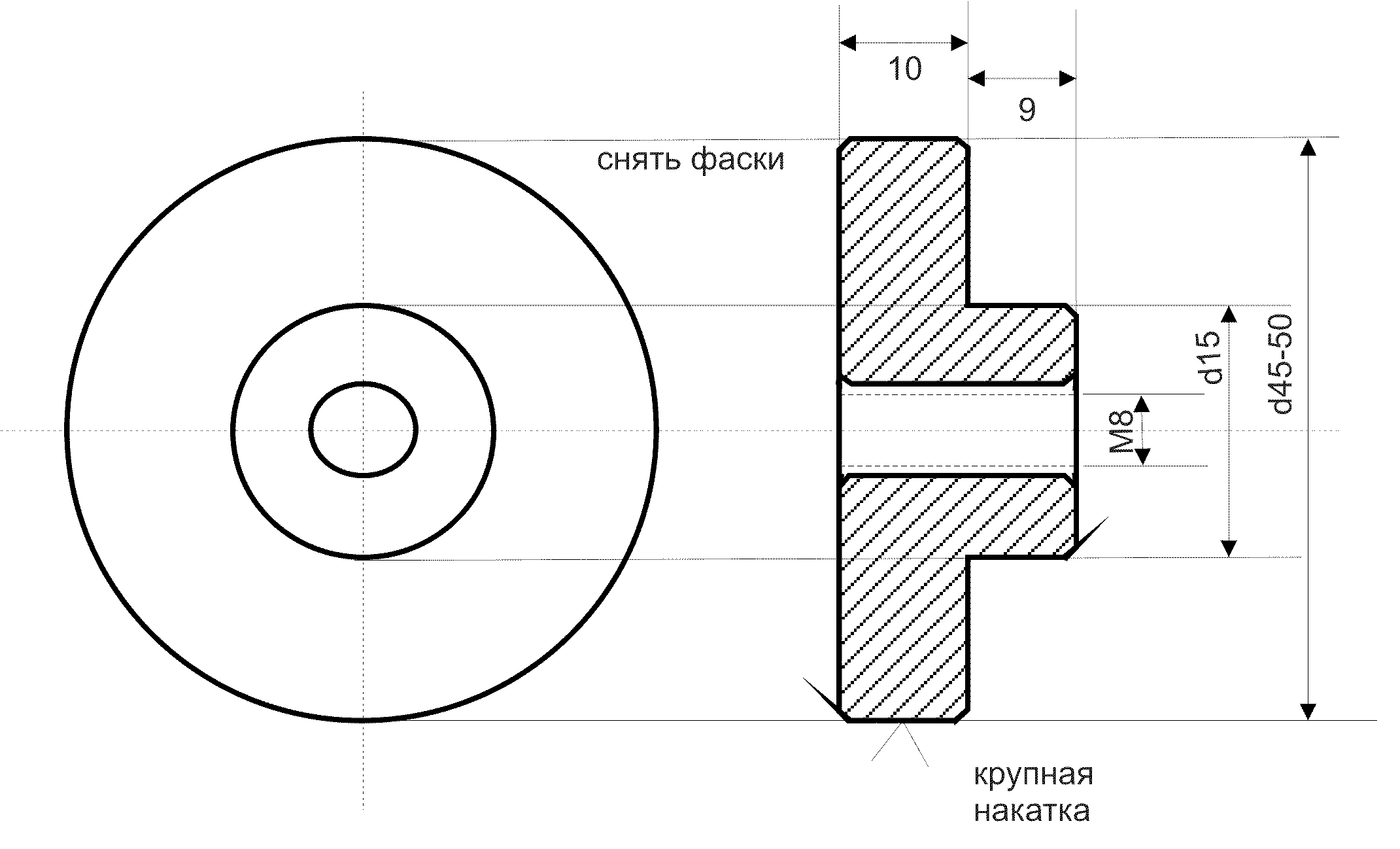

19.Барашек крепления ручки

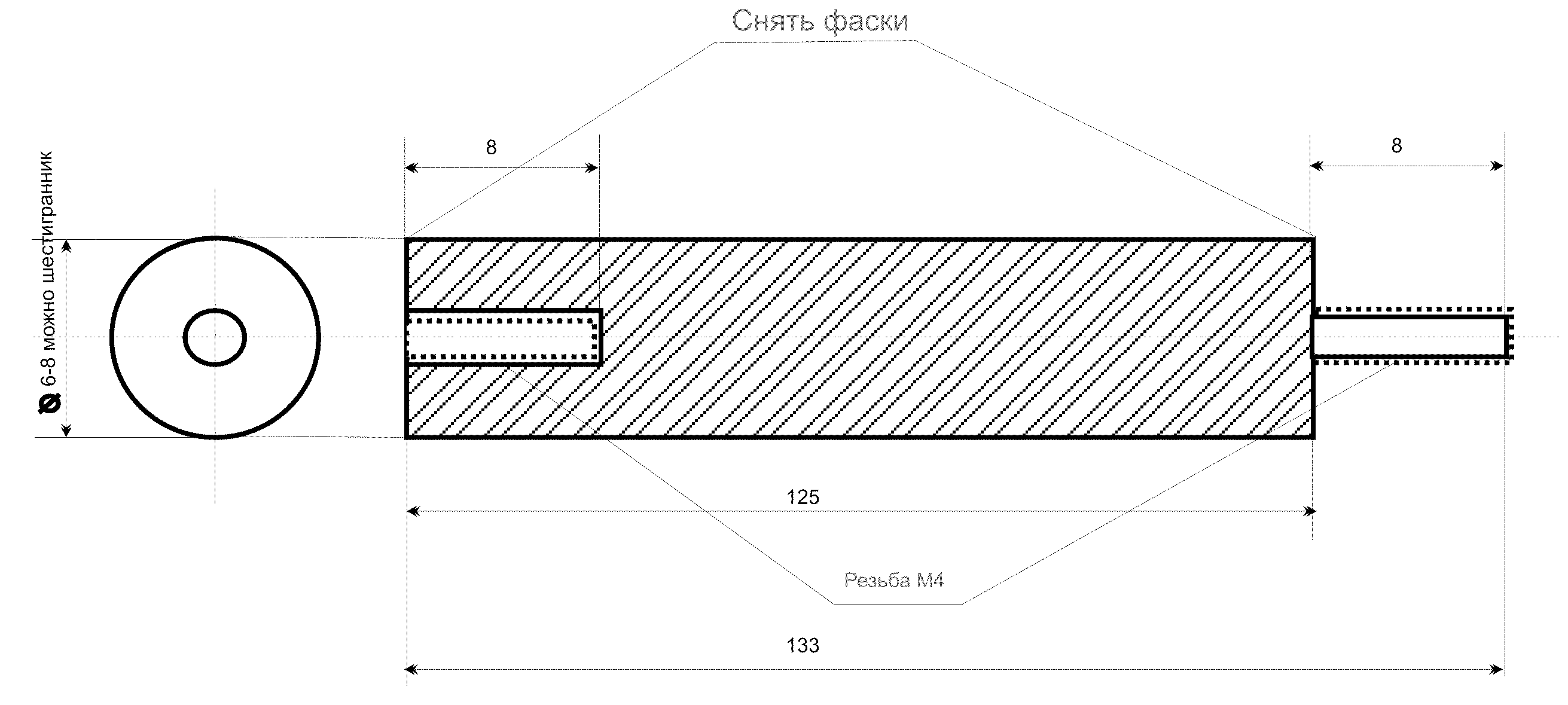

20.Колонка длинная для насадки сканрайна

Сборочный эскиз "Carry"

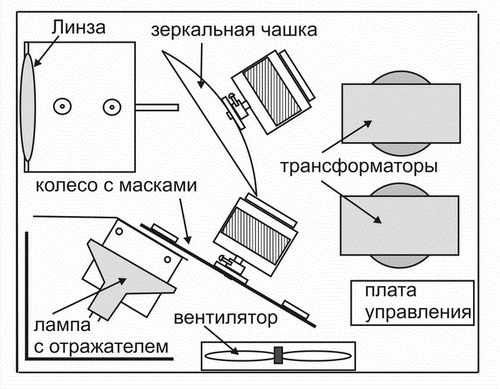

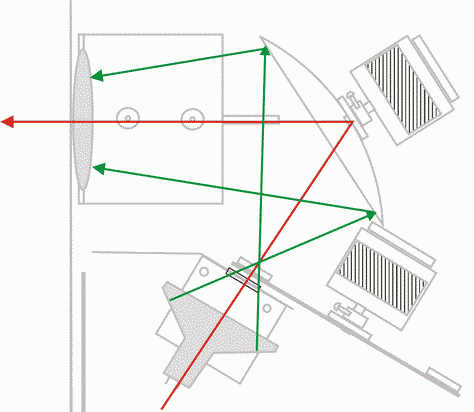

Расположение элементов внутри

Характеристики прибора

Проверка и регулировка платы

о настройке

о типах двигателей

Схема и регулировка
звукового модуля
