Схема анимации собрана на четырех операционных
усилителях, находящихся в одном корпусе, и состоит из
следующих узлов.
DA3-1
– предварительный микрофонный усилитель и фильтр низких
частот.
DA3-2
– компрессор, поддерживающий амплитуду на одном уровне и
выделение изменения огибающей.
DA3-3
– амплитудный детектор и повторитель.
DA3-4
– компаратор изменения огибающей и устройство задержки
повторного срабатывания.
Если схема не заработала сразу. Проверяем напряжения на
входе. Проверяем схему анимации. Для этого необходимо включить
ритмичную музыку с явно выраженным низкочастотным спектром.

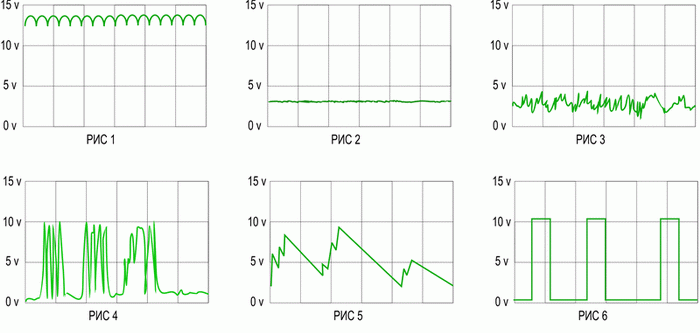

Установить параметры осциллографа: по Х-10мс на деление, по
Y-1в
на деление. Подключить щуп осциллографа к выводу 8
DD3.1,
где должен быть виден музыкальный
шум с амплитудой около 1в. Если нет – попытаться изменить
чувствительность вращением
R9
и проконтролировать напряжение на микрофоне, оно должно быть
в пределах от 1 до 3В. Переставляем входной щуп на вывод 14
DD3.2.
На этом выводе должны быть положительные импульсы с амплитудой около 3В.
Если вместо импульсов присутствует усиленный и ограниченный
сигнал необходимо проверить цепь компрессора на
VT1.
Этот узел должен устойчиво работать при изменении громкости
более чем в 10раз, подбор осуществляется резистором
R14.
На выводе 1
DA3.3
(амплитудного детектора) во время звучания музыкального
фрагмента должен присутствовать постоянный уровень 2-3в со
всплесками в момент появления сильной доли. На выводе 6
DA3.4
всегда должен присутствовать минимальный уровень около 4В,
меняющийся в зависимости от интенсивности музыки. Теперь
остается проверить наличие четких положительных фронтов с
длительностью около 100мс на выводе 7
DA3.4
во время сильной доли. Отсутствие длительности говорит о
неправильной работе цепочки
R26,
VD7
и С16. Для подстройки частоты выдачи импульсов можно
несколько изменить резистор
R25.
Если схема анимации самопроизвольно запускается от потока
воздуха, создаваемого вентилятором, микрофон необходимо
вынести на переднюю панель.
|
|
