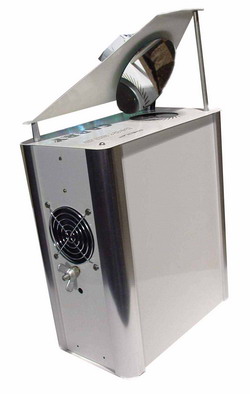

Устройство управления световым лучом группы
DMX512 представляет собой динамичный, многофункциональный эффект для
дискотек и сценического оформления. Корпуса устройств могут быть
окрашены в белый или черный цвет, профиль – белый, серебристый или
черный. Устройства имеет
встроенный микрофон, облегчающий инсталляцию. Система компрессирования
позволяет работать с различным динамическим диапазоном, уровень
компрессирования выставляется только при инсталляции. В приборах использованы
высококачественные дихроичные зеркала и шаговые двигатели. Применение
шаговых двигателей выгодно отличает приборы от аналогов "азиатских"
фирм. Эффект лунного цветка из 22-х вращающихся лучей, меняющих цвет, направление
и скорость, c 15 сменяюшимися гобо
или цветами, движущегося в плоскости с одновременной сменой
цвета. Устройство имеет внутренний стабилизатор
напряжения лампы, плавное включение и режим экономии ресурса лампы.
Режимы: внутренняя программа, анимация по программе, управление от
DMX512 3 канала - яркость, гобо и цвет,
вращение внутренней чашки. 1-х линзовая система с возможностью установки
фокусировки. Угол раскрытия луча - 21°. 7 насыщенных дихроичных
фильтров, 8 масок. Высокоточные шаговые двигатели. Мирошаговый режим
управления. Лампа ELC 24v 250W с отражателем.
Размер 150х
250х 450 мм. Вес 5,5
кг.
Скачать паспорт
|
|
|
Вид колеса с масками
|
|
|
Проверка
и регулировка платы СКАНРАЙНА
Не устанавливая
PIC
контроллер (16F84), подключить
блок питания 12 вольт с миллиамперметром. Ток потребления не
должен превышать 100 мА. Типичное значение = 60 мА. Проверить напряжение после стабилизатора 7805,
допустимые пределы равны 4.85-5.1 вольт. Вставить вентилятор в соответствующий разъем, для
проверки полярности. Ток через устройство должен увеличиться
на 100-140 мА. Отключить плату от блока питания и подключить к
вторичной обмотке трансформатора со среднеквадратичным
напряжением 12 вольт. Проконтролировать напряжение на
конденсаторе питания 2200мкф, которое должно быть в пределах
14 – 16 вольт. Подсоединить три шаговых двигателя. Валы моторов
должны зафиксироваться платой устройства. Проверить попыткой
насильственного вращения. Вращатся должны с трудом. Напряжение на конденсаторе питания
2200мкф должно быть не менее 12.5 вольт. Напряжение
пульсаций – не более 1 вольт. Отключить моторы
от платы. Отключить питание. Установить
PIC
контроллер. Подключить моторы к плате. Включить питание платы.
Проверяем переключатель: поочередно подключать осциллограф к
выводам
PIC
контроллера включать – выключать соответствующий пин
свитчера. Напряжение должно скачком изменяться от 0 до +5в. Установить режим «программа». Все моторы должны
плавно, без дерганья вращаться в разные стороны в
соответствии с программой. Поочередно устанавливая щуп
осциллографа на клеммы выходных разъемов, контролировать
размах выходного напряжения, которое должно меняться от (0.7
В) до (Uпит-0.7
В) без средних ступенек. Установить режим «Музыка». Направление вращения
моторов должно меняться в такт музыкального произведения, а
после прекращения музыки через 1 сек, останавливаются чашка
и зеркало, гобо возвращается в нулевую позицию, через 3 сек.
При появлении звука все сразу возвращается в рабочее
положение. Если нет четкой границы между работой и
остановкой – отрегулировать уровнем усиления микрофона.
|
