Тестер и анализатор DMX512
    Профессиональный цифровой анализатор тестер DMX512 поможет Вам найти ошибку интерфейса в Вашей системе!

Занимаясь настройкой DMX приборов и находясь под потолком, глядя на неработающий сканер или другой прибор, подключенный к кабелю DMX512, хочется всегда знать, есть ли нужные команды в DMX-строке. В этом помогает индикаторы HUNTER. Он принимает и показывает 6 - 32 последовательных каналов, выбранных в DMX-строке. При необходимости индикатор превращается в передатчик и может выставить любой уровень в любом канале. Есть выход синхронизации для подключения осциллографа. Данная версия имеет батарейное питание, что является очень большим удобством, не нужно таскать за собой кабель с переноской 220в. Здесь описаны способы тестирования DMX линии с помощью стандартных приборов.

Описание

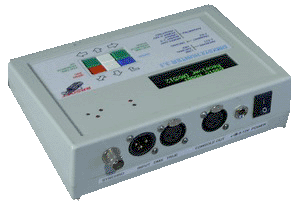

Устройство индикации уровней строки DMX512 позволяет визуализировать одновременно несколько каналов. Устройство имеет три режима на прием: вывод в виде столбиков-индикаторов, десятичном коде и HEX-коде. Устройство может работать как передатчик и выдавать строку длинной 32 канала, управляя приборами любых типов. Для установки каналов и выбора режимов используется шесть кнопок на передней панели устройства. Индикация производится жидкокристаллическим индикатором 16х2 с подсветкой.
    Данное устройство предназначено только для профессионального использования. С помощью DMX преобразователя можно управлять частотными преобразователями, меняющими напор насоса с помощью управляющей консоли. Если Вы используете частотные преобразователи, убедитесь, что все приемники имеют общую землю. В противном случае перед преобразователем необходимо использовать сплитер и каждый частотный преобразователь подключается к своему выходу преобразователя.

     Как устройство анализирует DMX строку и получается синхронизация для осциллографа.

Для полного понимания вопроса о синхронизации необходимо внимательно прочитать документы о DMX512 на PLASA. Первоначально устройство ожидает прихода прерывания, после констатации, что прерывание произошло, устройство ожидает прихода отметки после прерывания. Это основное условие начала DMX строки. Но есть еще нулевой байт. И, хотя его уровень всегда равен нулю, на самом деле он может быть любым и в одной физической линии интерфейса 485 может присутствовать 256 DMX512 строк (256*512=131072 канала мах). В реальности этого никто не делает, поскольку на сегодняшний день DMX512 и так считается достаточно медленным (мах скорость регенерации 48 Гц), а при таком подходе время регенерации всех каналов может достичь нескольких секунд. И если в реальном проекте требуется большее число каналов используют параллельную передачу по нескольким кабелям.

Таким образом, еще устройству необходимо убедиться, что пришел нулевой байт с нулевым уровнем. Только после этого устройство начинает отсчет байтов для ожидания группы своих, выставленных пользователем как первые. В тестере HUNTER cинхро импульс положительной полярности выставляется между нулевым и первым байтами строки DMX512. При такой синхронизации на экране осциллографа первым всегда получается первый байт и если требуется посмотреть последующие байты достаточно сдвинуть задержку или изменить величину мс\дел. На практике достаточно увидеть четко замороженные фронты и биты любого байта из строки на экране, чтобы оценить качество кабеля, линии, передатчика, влияние конкретного приемника и т.д. Если необходимо, то синхронизацию можно сделать хоть между 20-м и 53-м байтами (к примеру)

Инструкция пользователя

    При первом включении устройство входит в режим приема DMX строки с выводом информации в виде столбиков, начиная с номера канала, выставленного последний раз пользователем. Для перехода в меню выбора типа отображения приема нажать МЕНЮ, для выхода в главное меню два раза нажать МЕНЮ. Находясь в главном меню приемник или передатчик выбор осуществляется кнопками LEFT-RIGHT. Вход – кнопка ENTER. При входе в приемник будет субменю с выбором типа отображения приема строки. Выбор осуществляется кнопками LEFT-RIGHT. Для входа в выбранный режим нажать ENTER. В режиме приема выбор номера канала осуществляется кнопками LEFT-RIGHT. Мигание всего индикатора означает, что нет сигнала DMX строки, либо строка некорректна. Для инвертирования строки (виртуально поменять штырьки 2-3 разъема) использовать кнопки UP-DOWN. Первый символ -А- на индикаторе означает нормальное подключение, символ -I- инверсное. Возврат в субменю и основное меню кнопка MENU.

    В режиме передачи выбор номера канала осуществляется кнопками LEFT-RIGHT, а уровень канала UP-DOWN. Возврат в основное меню кнопка MENU. Мигающие Светодиодные индикаторы – и + показывают наличие напряжения на входах 2 и 3 соответственно. В режиме параметров можно посмотреть реальную длину DMX строки (некоторые пульты посылают всего 24 канала), напряжение на внутренних батареях или на внешнем разъеме питания (так можно проверить блок питания и выдаваемое напряжение, измерение от 7 до 25 В), установить яркость дисплея (экономия батареек).

Технические характеристики

  • Рабочее напряжение: =9..12V
  • Питание от 6-ти батарей АА
  • Масса (нетто):0,24 кг
  • Размеры (В х Ш х Г):120 х 150 х 45 мм
  • Рабочий диапазон температур: От +3 до +55°C
  • Управляющий сигнал: DMX 512/1990
  • ЖКИ индикатор 16х2 с подсветкой
  • Каналы на прием в виде столбиков: 24
  • Каналы на прием в виде 0-255: 6
  • Каналы на прием в виде 00-FF: 8
  • Каналы на передачу: 32
  • Значение IP: IP21
  • 190х150х50
  Изготовитель гарантирует соответствие требованиям ГОСТ Р ТС N RU Д-RU.АИ14.В.13562 от 21.09.2015 г. (см. Декларацию о соответствии) при соблюдении владельцем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации. Гарантийный срок эксплуатации составляет 3 года со дня продажи через розничную торговую сеть

Дополнительная информация


HUNTER-1
HUNTER-1.2
HUNTER-2
HUNTER-3
HUNTER-4 UGA


Способы тестирования DMX линии
Синхронизация осциллографа
Тестирование DMX линии с помощью стандартных приборов.
