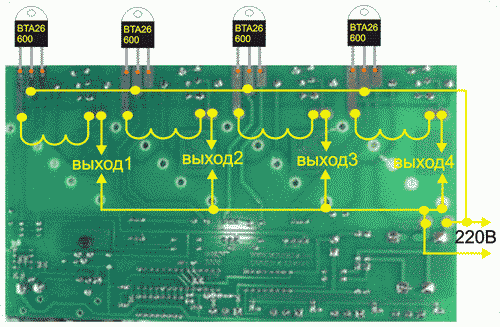

Подключение платы диммера DMX512 "ZERON"

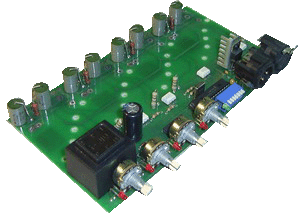

плата диммера "ZERON" вид спереди





Выбор режима диммера "ZERON" осуществляется восьми канальным DIP переключателем и 4-мя регуляторами. Включенным считается DIP переключатель, который нажат(поднят) в верхней части планки. Для включения режима приема строки DMX512 необходимо установить любой код, кроме -0-. Код -0- устанавливает устройство в режим бегущего огня.  В режиме приема DMX512 регуляторы выполняют функцию поднакала. Если не подключать кабель с DMX сигналом, диммер можно использовать в ручном режиме, где каждый регулятор устанавливает уровень яркости соответствующего канала.  В режиме бегущего огня  регуляторы выполняют следующие функции: 1-скорость бегущего огня, 2 и 3 - режим и тип бегущего огня, 4 - включение плавно-резко. Поднакал работает по алгоритму суммирования. Первый канал DMX512 устанавливается с помощью 8-ти переключателей, перекрывая каналы 1 – 255. Вычисление устанавливаемого канала происходит следующим образом: Суммируются цифры всех включенных дипов. Пример: включен дип 1. 0+0+0+0+0+0+1 =1 итого: первый канал устройства в строке DMX512 = 1, Пример:  включены дипы 64, 16, 4. 0+64+0+16+0+4+2+1=87 итого: первый канал устройства в строке DMX512 = 87. Читать об установках дипов читать все о DMX512  Методика ремонта диммеров такого типа




хочу купить диммер "ZERON"

Скачать Описание диммер "ZERON"










Меня не устраивает эта модель,
 я хочу заказать с другими характеристиками

  схема диммера ZERON
