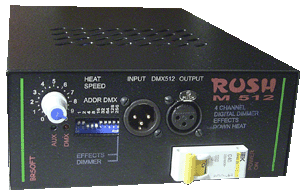

диммер DMX512 Rush 4x3 спереди

Диммер DMX512 Rush 4x3 предназначен для работы в мобильных условиях. диммер DMX512 Rush 4x3 идеален для выездных мероприятий. Именно диммер DMX512 Rush 4x3 выручит Вас на прокатах и концертах, потому что СБОРКА СВЕТОВОГО КОМПЛЕКСА ЗАНИМАЕТ СЧИТАННЫЕ МИНУТЫ. Надо только подвесить световые приборы на специально продуманные крепления, подключить прожектора к устройству и все готово к работе! Диммер DG4x3 может быть использован в составе комплекта аппаратуры управления по протоколу DMX512 в качестве диммера, свичера или контроллера, а так же как автономное устройство управления световыми приборами. Полностью цифровой диммер для установки на штанкет. Три в одном: цифровой диммер или свитчер, автоматсветовых эффектов, ручное управление яркостью каждого канала. Выход 4 канала х 3 кВт (симисторы TO218 BTA26-600), принудительная вентиляция, блочное исполнение, 220v (1 фаза), свитчерные установки режимов работы и каналов DMX512, вход 220В и выходы каналов клемник LEGRAND, помехоподавляющие дроссели, поднакал всех каналов.

диммер DMX512 Rush Версии 1

Технические характеристики диммера DMX512 Rush 4x3:

4 канала х 3 КВт для ламп накаливания.
коэффициент загрузки 60%.
минимальная нагрузка 100 ВТ
внутренний плавкий предохранитель на каждый канал 16А.
Крепление для установки на штатив.
Однофазное питание 220 В.
Габариты 300х150х70 мм,
вес 3 кг.

Как купить

Цена сегодня

Купить комплектующие

Описание диммера DMX512 Rush 4x3

Меня не устраивает эта модель,
я хочу заказать с другими характеристиками

Выбор режима диммера DMX512 Rush 4x3 и автомата эффектов осуществляется восьми канальным DIP переключателем. Включенным считается DIP переключателель, нажатый в верхней части планки. В описании нажатая часть будет обозначаться синим кружком. Для включения режима приема строки DMX512 необходимо установить 8-й переключатель во включенное состояние. 7-й переключатель осуществляет выбор диммер-свитчер (действительно для версии 1). В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Регулятор яркости устанавливает поднакал для всех каналов одновременно. Поднакал работает по алгоритму суммирования. В режиме свитчер каналы устройства могут принимать только два значения включено-выключено. Порог переключения находится между уровнями 005 - 010. Уровень более 010 включает нагрузку, менее 005 – выключает. Первый канал DMX512 устанавливается с помощью 6-ти переключателей перекрывая каналы 1 – 256. Каналы могут принимать значения через 4, начиная с адреса 1. Вычисление устанавливаемого канала происходит следующим образом Суммируются цифры всех включенных дипов плюс единица. Для использования устройства в режиме бегущий огонек необходимо 8-й и 6-й переключатель установить в положение выключено. 7-й переключатель определяет скорость изменения яркости канала. Выключено – изменяется резко, включено – плавно. Переключатели 3-5 выставляют номер программы бегущего огонька (см описание выше). Переключатель 1 – направление движения. Переключатель 2 - режим. Программа с автоматическим изменением скорости от медленной к быстрой и автоматической сменой направления движения. Регулятор меняет время между изменениями направления движения бегущих огоньков. Читать об установках дипов читать все о DMX512

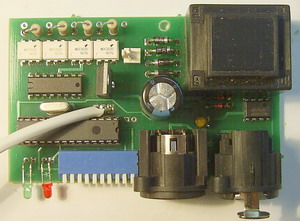

Плата диммера

Схема диммера

Переделка платы диммера выпуска 2003г,
желательно сразу сделать все 4 канала

Если перестал работать один из каналов, не спешите менять симистор. Причина наверняка не в нем. Выполните инструкции указанные ниже. В 99 случаях из 100 это помогает.

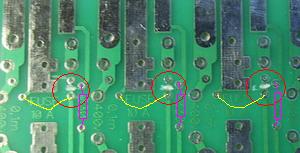

1. Удалить дорожку (в красном кружке)
2. Установить перемычку (желтая)
3. Напаять сверху резистор 500-750 ом (фиолетовый)

диммер DMX512 Rush 4x3 сзади

диммер DMX512 Rush 4x3 внутри

Если Вы все-таки разобрали диммер и у Вас таки есть вольтметр, проверьте напряжения: на конденсаторе выпрямителя (самый большой круглый бочонок) должно быть от 9 до 12 вольт. После стабилизатора 7805 (между выводами 19-20 большой микросхемы 16F73) должно быть 4.7-5.3 вольта. Если отличаются от указанных - несите на базу, у меня руки устанут описывать все возможные проверки.

Если канал не выключается: (ни в каком режиме не тухнут лампы, подключенные к выходу диммера):

1) Тест на пробой конденсатора С3 или С2. Выпаять весь симистор канала - лампа перестает светится - конденсаторы нормальны. Если светится то при выключенном диммере закоротить пинцетом конденсатор для устранения остаточного напряжения и омметром измерить сопротивление. У работоспособного конденсатора сопротивление должно быть более 2 Мом, у пробитого (как правило) несколько Ом. Если нет возможности заменить, конденсаторы можно просто удалить, выкусив их кусачками. Это помехозащитные конденсаторы фильтра, и работу диммера это не нарушит, но при их отсутствии может появиться треск в звуко-усилительной аппаратуре.
2) Проверка симистора: отпаять управляющий электрод, оставить его не подключенным. Если лампа потухла - симистор похож на исправный.
3) Неисправность микросхемы МОС3020 или ключа: выпаять резистор 300ом , находящийся последовательно с выводами 4 или 6 - лампа перестает светится - вернуть на место. Если продолжает светится!?, то неисправность в каких-то хомутах на плате, с завода такое не выходит, причина в другом. Далее выпаять резистор 300ом , находящийся последовательно с выводами 1 или 2 - лампа перестает светится - вернуть на место. Далее закоротить базу транзистора BD139 (КТ815) на эмиттер (минус питания, общий) - лампа перестает светится - нормально. Если нет - неисправен транзистор в канале.

Если канал не включается (ни в каком режиме не светятся лампы, подключенные к выходу диммера):

1) Пробой конденсатора С1 47n-400V . В следствие сгорает резистор R2 510 Оми канал перестает работать. Заменить следует конденсатор и резистор. В крайнем случае можно удалить конденсатор, а резистор R2 закоротить. Это фазосдвигающая цепь, без нее диммер будет нормально работать. Тест: закоротить выводы микросхемы МОС3020 - лампа на выходе диммера должна светиться, управляющая цепь работает. Далее: закоротить эммитер и коллектор транзистора BD139 (КТ815) - лампа на выходе диммера должна светиться, микросхема МОС3020 исправна. Через резистор 1-3 ком подаем напряжение +5 на базу транзистора BD139 (КТ815) - лампа на выходе диммера должна светиться, транзистор BD139 (КТ815) исправен.

Если что-то непонятно - несите на базу в Краснодар, отремонтирую минут за 15 любую поломку. Удачи!
