Диммер в пластиковом корпусе

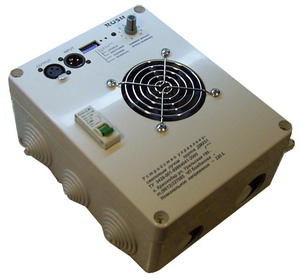

диммер в пластиковом корпусе DMX512 вид

диммер в пластиковом корпусе DMX512


Диммер в пластиковом корпусе выпускается в двух исполнениях (см. фото). Предназначен для работы в мобильных условиях. Диммер может быть использован в составе комплекта аппаратуры управления по протоколу DMX512 в качестве диммера, свичера или контроллера, а так же как автономное устройство управления световыми приборами. Полностью цифровой диммер для установки на штанкет. Три в одном: цифровой диммер, автомат световых эффектов, ручное управление яркостью каждого канала. Выход 4 канала х 2 кВт (симисторы TO218 BTA26-600), принудительная вентиляция,  220v (1 фаза), свитчерные установки режимов работы и каналов DMX512, вход 220В и выходы каналов клемник LEGRAND,  поднакал всех каналов.


диммер тип 2 в пластиковом корпусе DMX512

диммер в пластиковом корпусе вид 2



Технические характеристики диммера в пластиковом корпусе :

4 канала х 2 КВт для ламп накаливания.
коэффициент загрузки 100%.
минимальная нагрузка 100 ВТ
Крепление для установки на штатив.
Однофазное питание 220 В.
Габариты 300х150х70 мм
вес около 2 кг.



хочу купить диммер



Выбор режима диммера и программы бегушки осуществляется восьми канальным DIP переключателем. Включенным считается DIP переключателель, нажатый в верхней части планки. В описании нажатая часть будет обозначаться синим кружком. Для включения режима приема строки DMX512 необходимо установить 8-й переключатель во включенное состояние. 7-й переключатель осуществляет выбор диммер-свитчер. В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Регулятор яркости устанавливает поднакал для всех каналов одновременно. Поднакал диммера работает по алгоритму суммирования. В режиме свитчер каналы устройства могут принимать только два значения включено-выключено. Порог переключения находится между уровнями 005 - 010. Уровень более 010 включает нагрузку, менее 005 – выключает. Первый канал DMX512 выстанавливается с помощью 6-ти переключателей перекрывая каналы 1 – 256. Каналы могут принимать значения через 4, начиная с адреса 1. Вычисление устанавливаемого канала происходит следующим образом Суммируются цифры всех включенных дипов плюс единица. Для использования устройства в режиме бегущий огонек необходимо 8-й и 6-й переключатель установить в положение выключено. 7-й переключатель определяет скорость изменения яркости канала. Выключено – изменяется резко, включено – плавно. Переключатели 3-5 выставляют номер программы бегущего огонька (см описание выше). Переключатель 1 – направление движения. Переключатель 2 - режим. Программа с автоматическим изменением скорости от медленной к быстрой и автоматической сменой направления движения. Регулятор меняет время между изменениями направления движения бегущих огоньков. Читать об установках дипов читать все о DMX512  Методика ремонта диммеров такого типа


 Описание диммера





схема диммера DMX512 -->





Меня не устраивают
такие корпуса,
 я хочу заказать в других

  схема диммера DMX512
