DIMMER  DMX512 MINI  4x0,5

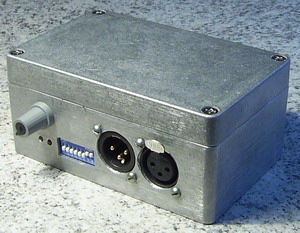

диммер DMX512 спереди

диммер DMX512 спереди


Для каких целей предназначен мини диммер, который помещается в кармане, решать Вам.  Мини диммера не нужно даже крепить, своим весом он не в силах согнуть десяток подключенных к нему проводов D=0.75кв. Подвесьте световые приборы, подключите прожектора к устройству и все готово к работе! Диммер может быть использован в составе комплекта аппаратуры управления по протоколу DMX512 в качестве диммера или контроллера, а так же как автономное устройство управления световыми приборами. Полностью цифровой диммер. Два в одном: цифровой диммер или  автомат световых эффектов, ручное управление яркостью всех каналов. Выход 4 канала х 300 Вт (симисторы TO218 BTA12-600),  блочное исполнение, 220v (1 фаза), свитчерные установки режимов работы и каналов DMX512, вход 220В и выходы каналов клемник LEGRAND, , поднакал всех каналов.

читать все о DMX512
Читать об установках дипов
Методика ремонта диммеров такого типа






Технические характеристики мини диммера:

4 канала х 300 Вт для ламп накаливания.
коэффициент загрузки 100%.
минимальная нагрузка 100 ВТ
Однофазное питание 220 В.
Габариты  120х100х70 мм,
вес менее 1 кг.

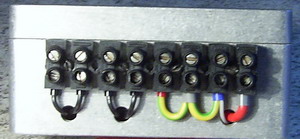

 диммер DMX512 сзади

диммер DMX512 сзади


Меня не устраивает эта модель,
 я хочу заказать с другими
 характеристиками






Выбор режима и программы бегушки мини диммера осуществляется восьми канальным DIP переключателем. Включенным считается DIP переключателель, нажатый в верхней части планки. В описании нажатая часть будет обозначаться синим кружком. Для включения режима приема строки DMX512 необходимо установить 8-й переключатель во включенное состояние. 7-й переключатель осуществляет выбор диммер-свитчер. В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Регулятор яркости мини диммера устанавливает поднакал для всех каналов одновременно. Поднакал работает по алгоритму суммирования. В режиме свитчер каналы мини диммера могут принимать только два значения включено-выключено. Порог переключения находится между уровнями 005 - 010. Уровень более 010 включает нагрузку, менее 005 – выключает. Первый канал мини диммера DMX512 выстанавливается с помощью 6-ти переключателей перекрывая каналы 1 – 256. Каналы могут принимать значения через 4, начиная с адреса 1. Вычисление устанавливаемого канала происходит следующим образом Суммируются цифры всех включенных дипов плюс единица. Для использования устройства в режиме бегущий огонек необходимо 8-й и 6-й переключатель установить в положение выключено. 7-й переключатель определяет скорость изменения яркости канала. Выключено – изменяется резко, включено – плавно. Переключатели 3-5 выставляют номер программы бегущего огонька (см описание выше). Переключатель 1 – направление движения. Переключатель 2 - режим. Программа с автоматическим изменением скорости от медленной к быстрой и автоматической сменой направления движения. Регулятор меняет время между изменениями направления движения бегущих огоньков.

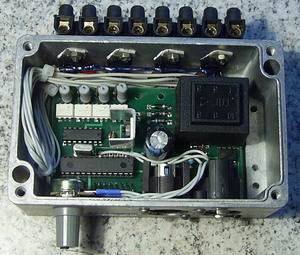

диммер DMX512 внутри

диммер DMX512 внутри

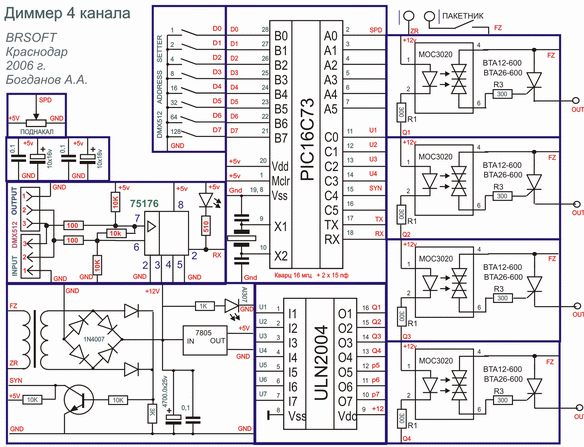

схема мини диммера -->
  схема мини диммера
