Dimmer Tamplier 32 - 8x1  DMX512



Dimmer Tamplier 32

внеший вид Dimmer Tamplier 32



Три в одном: Цифровой Dimmer, Автомат световых эффектов, Ручной пульт упраления. Движковые регуляторы и кнопки. Выход 8 каналов х 1 кВт, принудительная вентиляция, рэковое исполнение(3V), 220v (1 фаза), ЖКИ 16x2, программирование пользователем (пульт 8 каналов фейдера, комплектация LEGRAND или MerlinGerin, выход - клемник, симисторы BTA12-600, помехоподавляющие дроссели, поднакал


    Основные технические данные диммера Tamplier - 32

Каналов DMX512 (Диммера) ------------------------------------ 32 (8)
Сцен  ---------------------------------------------------------- 32
Банков  -------------------------------------------------------- 7
Максимальная мощность на канал  ---------------------------- 1,2   КВт
Номинальная мощность на канал  ------------------------------  1  КВт
Запас по мощности макс нагрузка  ----------------------------- 60 мин
Минимальная нагрузка------------------------------------------ 150 Вт
Коэффициент загрузки номин. ---------------------------------- 70 %
Питание одно фазное --------------------------------------------220 В  50 HZ


Паспорт Tamplier - 32

Паспорт диммера Tamplier - 32



Пульт позволяет управлять уровнями 32 каналов. Управление установкой уровней первых 8 каналов осуществляется посредством фэйдеров на передней панели. Режимы и уровни индицируются многофункциональным индикатором. Внимание: когда в инструкции по эксплуатации встречается сочетание кнопок SHIFT+X – это означает: удерживая кнопку SHIFT, кратковременно нажать кнопку X, первой отпустить кнопку X затем отпустить кнопку SHIFT. Для корректной работы необходимо соблюдать эту последовательность. При первом включении пульт находится в ручном режиме MANUAL. Во всех  режимах на яркость влияют внутренние установки: HOT – поднакал всех каналов, RAT – время перехода от сцены к сцене или от уровня к уровню, DIM – общий максимальный уровень каналов. Эти параметры действует только на внутренний диммер.
. Во всех режимах работают кнопки Флэш, находящиеся снизу фэйдеров. При нажатии на кнопку уровень соответствующего канала принимает максимальное значение.
остальной текст в описании  читать все о DMX512  Методика ремонта диммеров такого типа

Плата фильтров и силовых элементов диммера Tamplier - 32

Плата фильтров и силовых элементов диммера Tamplier - 32

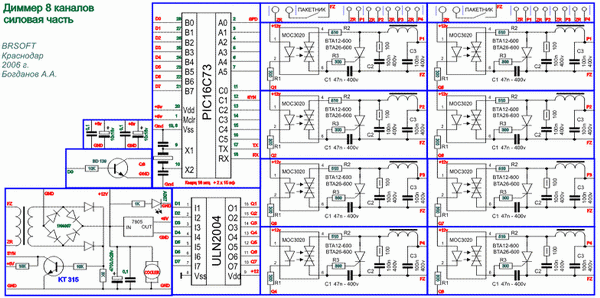

схема диммера Tamplier - 32

схема диммера Tamplier - 32






Переделка платы диммера Tamplier - 32

Переделка платы
диммера Tamplier - 32








Меня не устраивает эта модель,
 я хочу заказать с особыми характеристиками



Если Вы таки разобрали диммер Tamplier и у Вы имеете вольтметр, проверьте напряжения: на конденсаторе выпрямителя (самый большой круглый бочонок) должно быть от 9 до 12 вольт. После стабилизатора 7805 (между выводами 19-20 большой микросхемы 16F73) должно быть 4.7-5.3 вольта. Если отличаются от указанных - несите на базу, у меня руки устанут описывать все возможные проверки. Самый простой способ для Диммера Tamplier : перерезать дорожки на плате у всех 8-ми каналов и напаять сверху сопротивление 300 Ом. (См картинку переделки слева). В 99 случаях из 100 диммер начинает нормально работать. А для особо умных описание ниже.

Если канал не выключается: (ни в каком режиме не тухнут лампы, подключенные к выходу диммера Tamplier ):

1) Тест на пробой конденсатора С3 или С2. Выпаять весь симистор канала - лампа перестает светится  - конденсаторы нормальны. Если светится то при выключенном диммере закоротить пинцетом конденсатор для устранения остаточного напряжения и омметром измерить сопротивление. У работоспособного конденсатора сопротивление должно быть более 2 Мом, у пробитого (как правило) несколько Ом. Если нет возможности заменить, конденсаторы можно просто удалить, выкусив их кусачками. Это помехозащитные конденсаторы фильтра, и работу диммера это не нарушит, но при их отсутствии может появиться треск в звуко-усилительной аппаратуре.
2) Проверка симистора: отпаять управляющий электрод, оставить его не подключенным. Если лампа потухла - симистор похож на исправный.
3) Неисправность микросхемы МОС3020 или ключа: выпаять резистор 300ом , находящийся последовательно с выводами 4 или 6 - лампа перестает светится - вернуть на место. Если продолжает светится!?, то неисправность в каких-то хомутах на плате, с завода такое не выходит, причина в другом. Далее выпаять резистор 300ом , находящийся последовательно с выводами 1 или 2 - лампа перестает светится - вернуть на место.  Далее закоротить базу транзистора BD139 (КТ815) на эмиттер (минус питания, общий) - лампа перестает светится  - нормально. Если нет - неисправен транзистор в канале.

Если канал не включается (ни в каком режиме не светятся лампы, подключенные к выходу диммера):

1) Пробой конденсатора С1 47n-400V. Как следствие сгорает резистор R2 510 Оми канал перестает работать.  Заменить следует конденсатор и резистор. В крайнем случае можно удалить конденсатор, а резистор R2 закоротить. Это фазосдвигающая цепь, без нее диммер будет нормально работать. Тест: закоротить выводы микросхемы МОС3020 - лампа на выходе диммера должна светиться, управляющая цепь работает. Далее: закоротить эммитер и коллектор транзистора BD139 (КТ815) - лампа на выходе диммера должна светиться, микросхема МОС3020 исправна. Через резистор 1-3 ком подаем напряжение +5 на базу транзистора BD139 (КТ815) - лампа на выходе диммера должна светиться, транзистор BD139 (КТ815) исправен.

Если что-то непонятно - несите на базу в Краснодар, отремонтирую минут за 15 любую поломку. Удачи! ;
