Диммер 4 канала по 2 КВт С РАДИАТОРОМ - прошивка почти бесплатно


Фонтаны, визуализация Изготовление фонтанов и оборудования

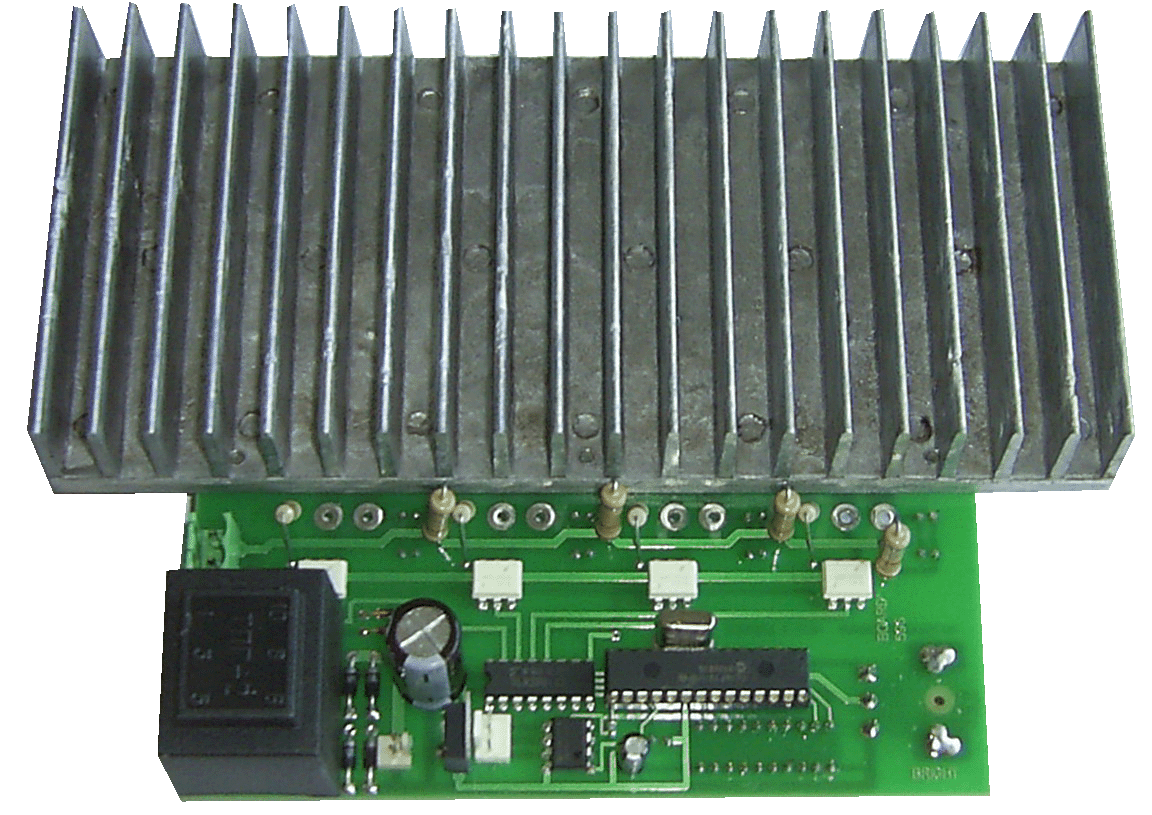

Плата 4-х канального диммера c радиатором представляет готовое оттестированное устройство. Управляется протоколом DMX512. Диммер может быть использован в составе комплекта аппаратуры управления по протоколу DMX512 в качестве диммера, свичера или контроллера, а так же как автономное устройство управления световыми приборами. Полностью цифровое устройство. Свитчерные установки режимов работы и каналов DMX512, питание 220В.


Прошивка PIC16F73


Технические характеристики диммера DMX512:

4 канала по 2 КВт
Протокол управления DMX512
Однофазное питание 220 В.
Габариты  150х150х50 мм,
вес 2 кг.

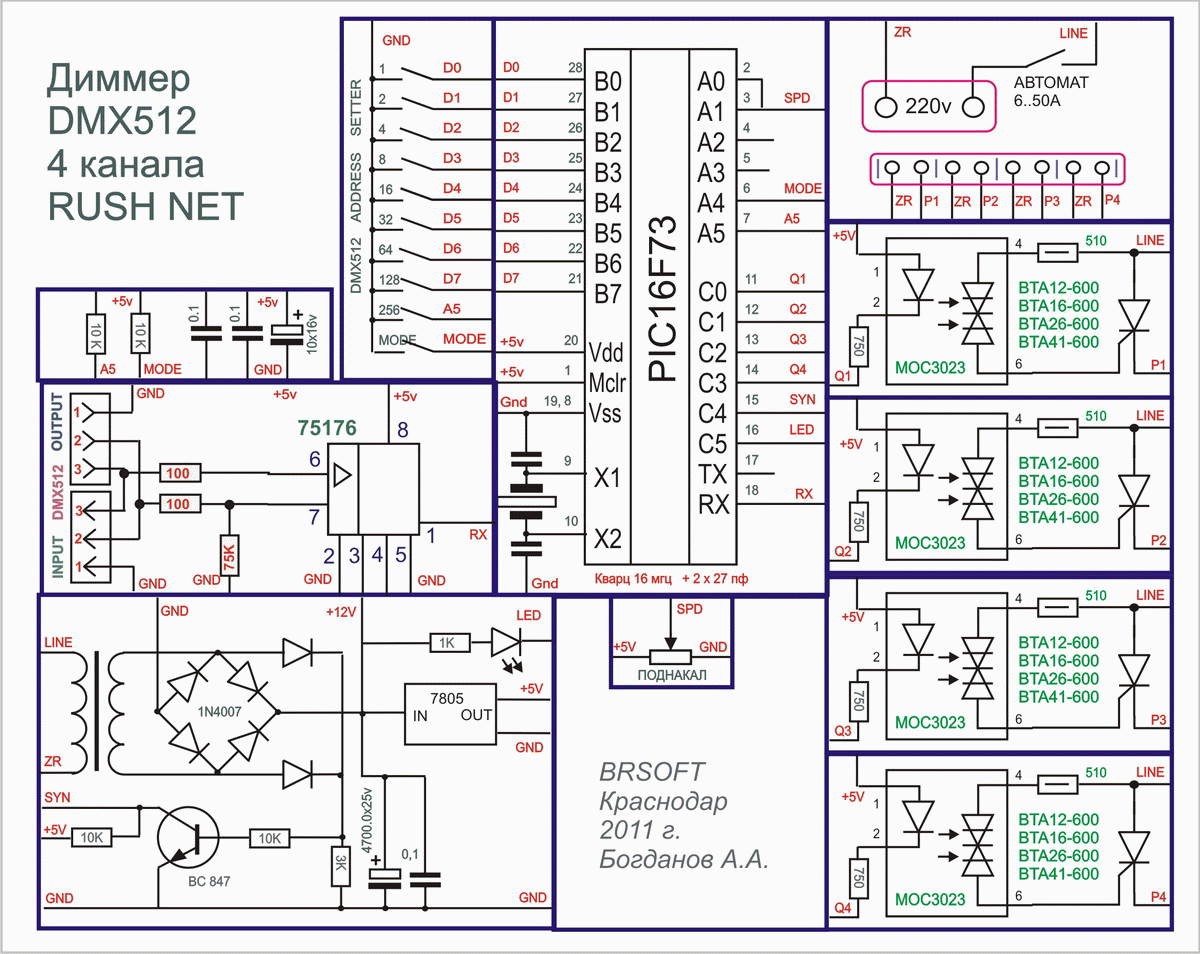

Принципиальная схема диммера

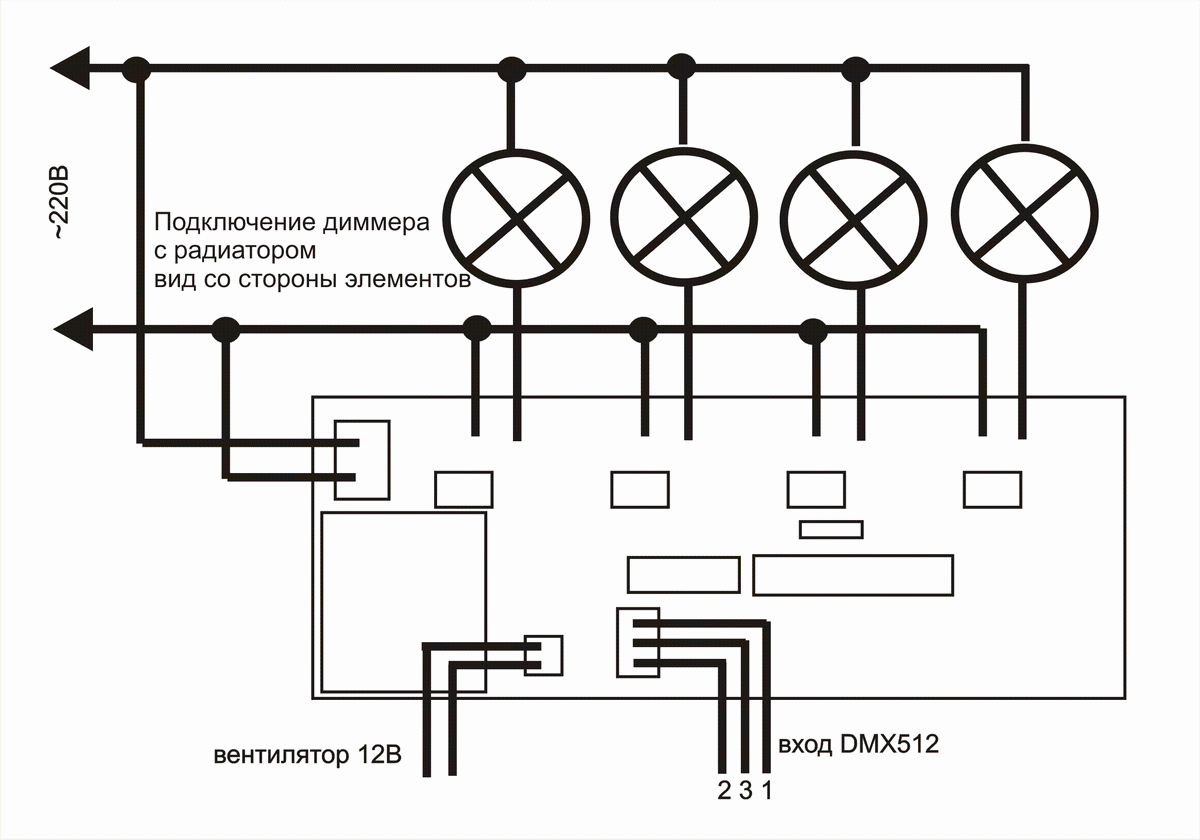

Схема подключения

Как купить

Цена сегодня


Меня не устраивает эта модель,
 я хочу заказать с другими характеристиками





Выбор режима диммера DMX512 Rush 4 и автомата эффектов осуществляется десяти канальным DIP переключателем. Включенным считается DIP переключателель, нажатый в верхней части планки. Для включения режима приема строки DMX512 необходимо установить 10-й переключатель во выключенное состояние. В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Регулятор яркости устанавливает поднакал для всех каналов одновременно. Поднакал работает по алгоритму суммирования. Первый канал DMX512 устанавливается с помощью 9-ти переключателей перекрывая каналы 1 – 512. Каналы могут принимать значения через 1, начиная с адреса 1. Вычисление устанавливаемого канала происходит следующим образом Суммируются цифры всех включенных дипов, взятых по модулю 2. Читать об установках дипов читать все о DMX512
