Плата диммера Rush 4 предназначен для самостоятельной сборки диммера управляемого протоколом DMX512

диммер Rush 4

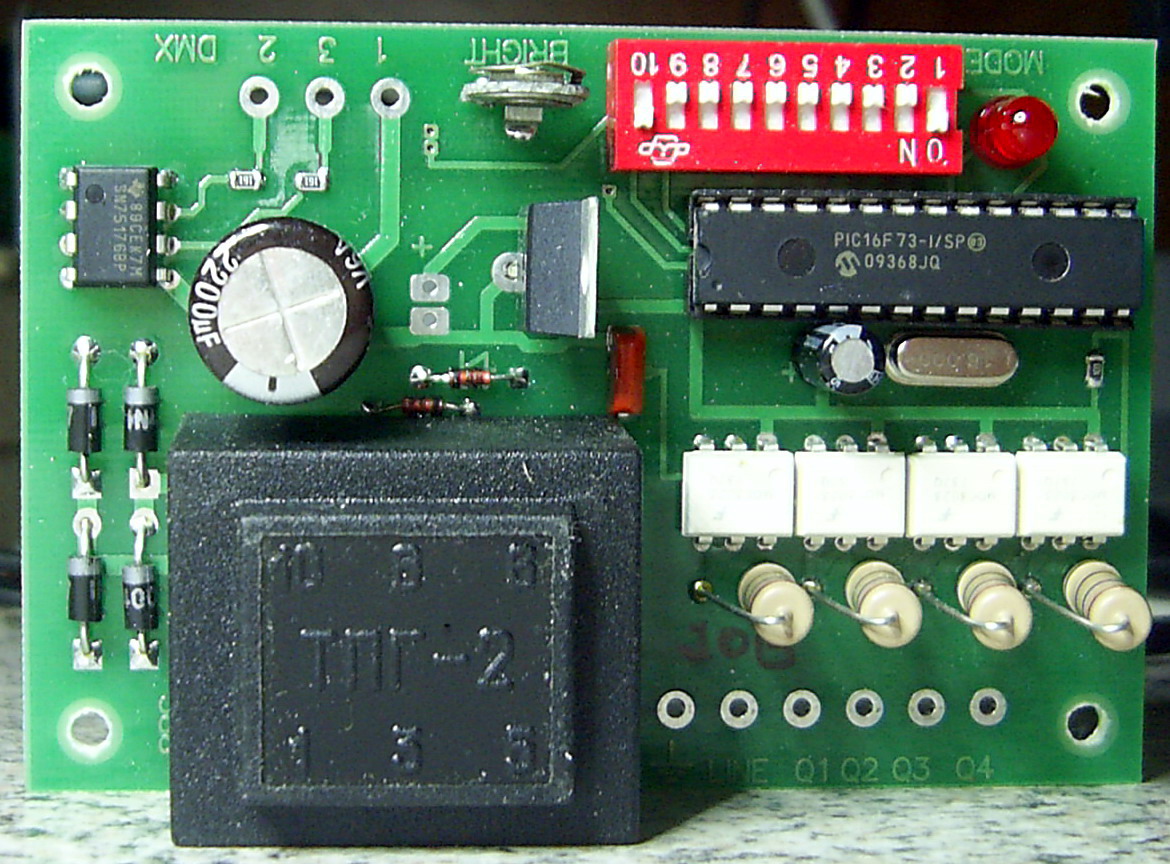

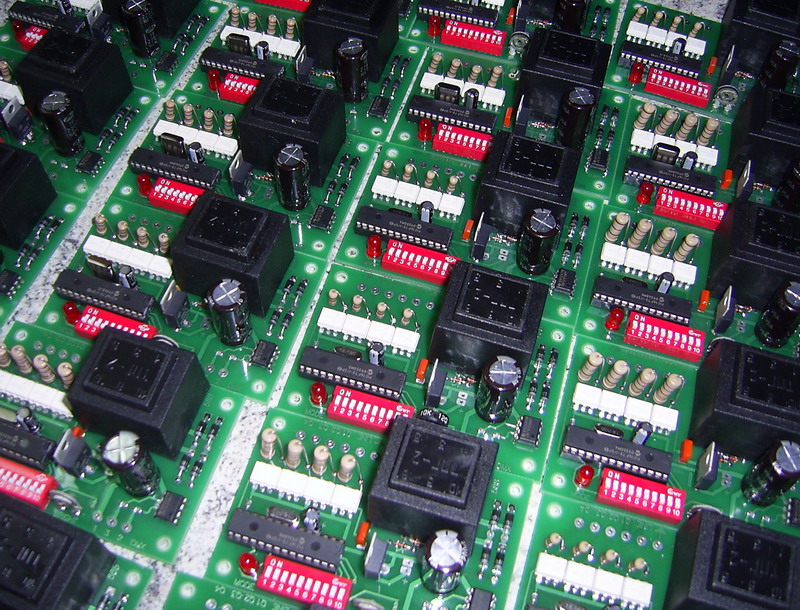

Плата диммера Rush 4 полностью готова и оттестирована, предназначена для самостоятельной сборки диммера управляемого протоколом DMX512. Для получения готового устройства необходимо сделать корпус, радиатор, 4 симистора типа BT26-600 и установить коммутационные элементы.

Диммер может быть использован в составе комплекта аппаратуры управления по протоколу DMX512 в качестве диммера, свичера или контроллера, а так же как автономное устройство управления световыми приборами. Полностью цифровое устройство. Три в одном: цифровой диммер или свитчер, автомат световых эффектов, ручное управление яркостью каждого канала. Можно использовать симисторы BTA12..26-600. Свитчерные установки режимов работы и каналов DMX512, питание 220В.

Технические характеристики диммера DMX512 Rush 4:

4 канала
Протокол управления DMX512
Однофазное питание 220 В.
Габариты 120х90х35 мм,
вес 0.5 кг.

Принципиальная схема диммера

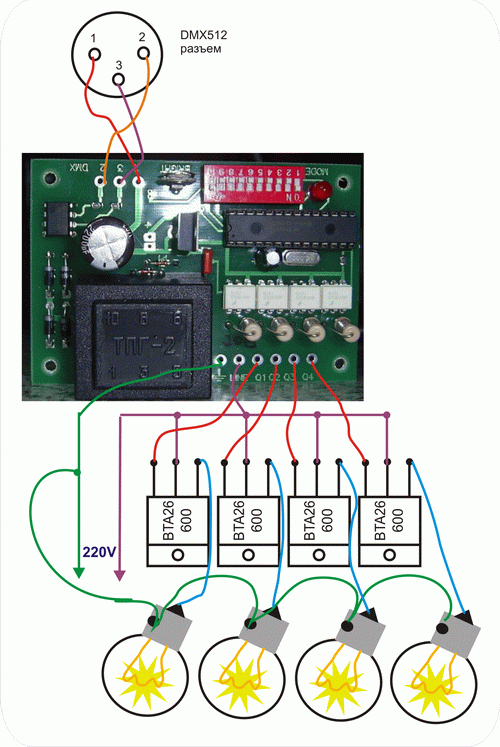

Схема подключения

Прошивка, Исходные тексты ASM

Как купить

Цена сегодня

Меня не устраивает эта модель,
я хочу заказать с другими характеристиками

Выбор режима диммера DMX512 Rush 4 и автомата эффектов осуществляется десяти канальным DIP переключателем. Включенным считается DIP переключателель, нажатый в верхней части планки. Для включения режима приема строки DMX512 необходимо установить 10-й переключатель во выключенное состояние. В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Регулятор яркости устанавливает поднакал для всех каналов одновременно. Поднакал работает по алгоритму суммирования. Первый канал DMX512 устанавливается с помощью 9-ти переключателей перекрывая каналы 1 – 512. Каналы могут принимать значения через 1, начиная с адреса 1. Вычисление устанавливаемого канала происходит следующим образом Суммируются цифры всех включенных дипов, взятых по модулю 2. Читать об установках дипов читать все о DMX512

Для использования устройства в режиме бегущий огонек необходимо 10-й переключатель установить в положение включено. Регулятор меняет время между изменениями направления движения бегущих огоньков. Переключатель 1 - режим. Программа с автоматическим изменением скорости от медленной к быстрой и автоматической сменой направления движения. 7-й переключатель определяет скорость изменения яркости канала. Выключено – изменяется резко, включено – плавно. Переключатели 3-5 выставляют номер программы бегущего огонька (см описание в Таблице 1). Переключатель 2 – направление движения. Переключатель 4 режим ручной установки яркости каналов. В режиме ручной установки яркости каналов устройство может выставлять уровни каждого канала. Переключатель 1 – только канал 1. Переключатель 2 – только канал 2. Переключатель 3 – только канал 3. Переключатель 4 – только канал 4.

Таблица 1
Бегущий огонек
Два бегущих огонька
Бегущая тень (три бегущих огонька)
Последовательное накопление каналов
Переключаются по два канала
Вспышки всех каналов одновременно
Различные типы движения
