MUSIDORA - Универсальный преобразователь сигналов Код 323 Преобразователь DMX512 в аналоговый сигнал (4 вых.)

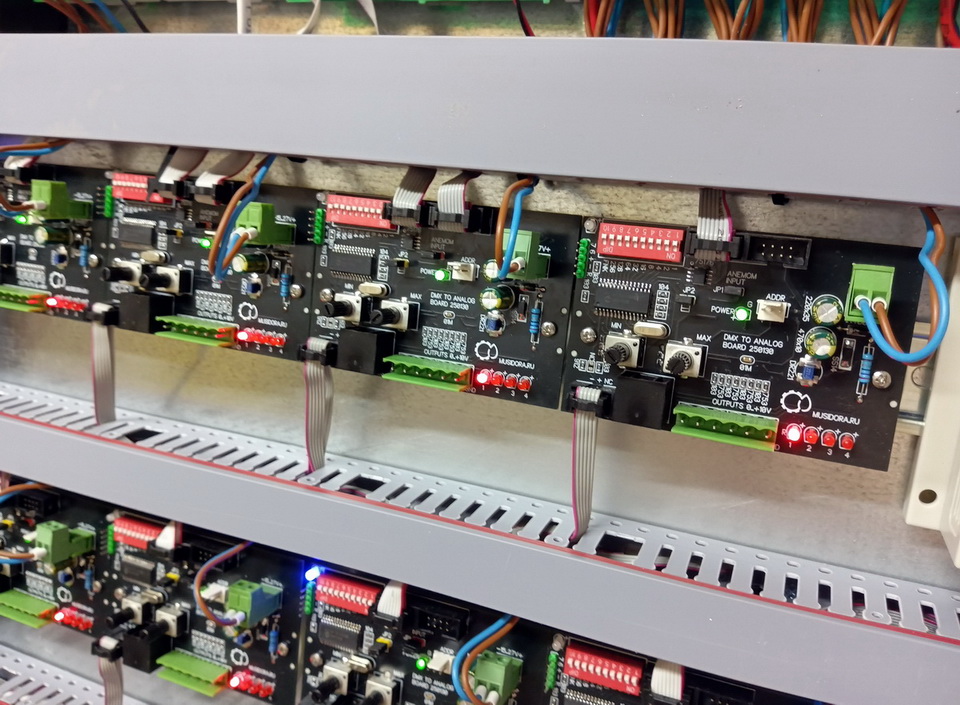

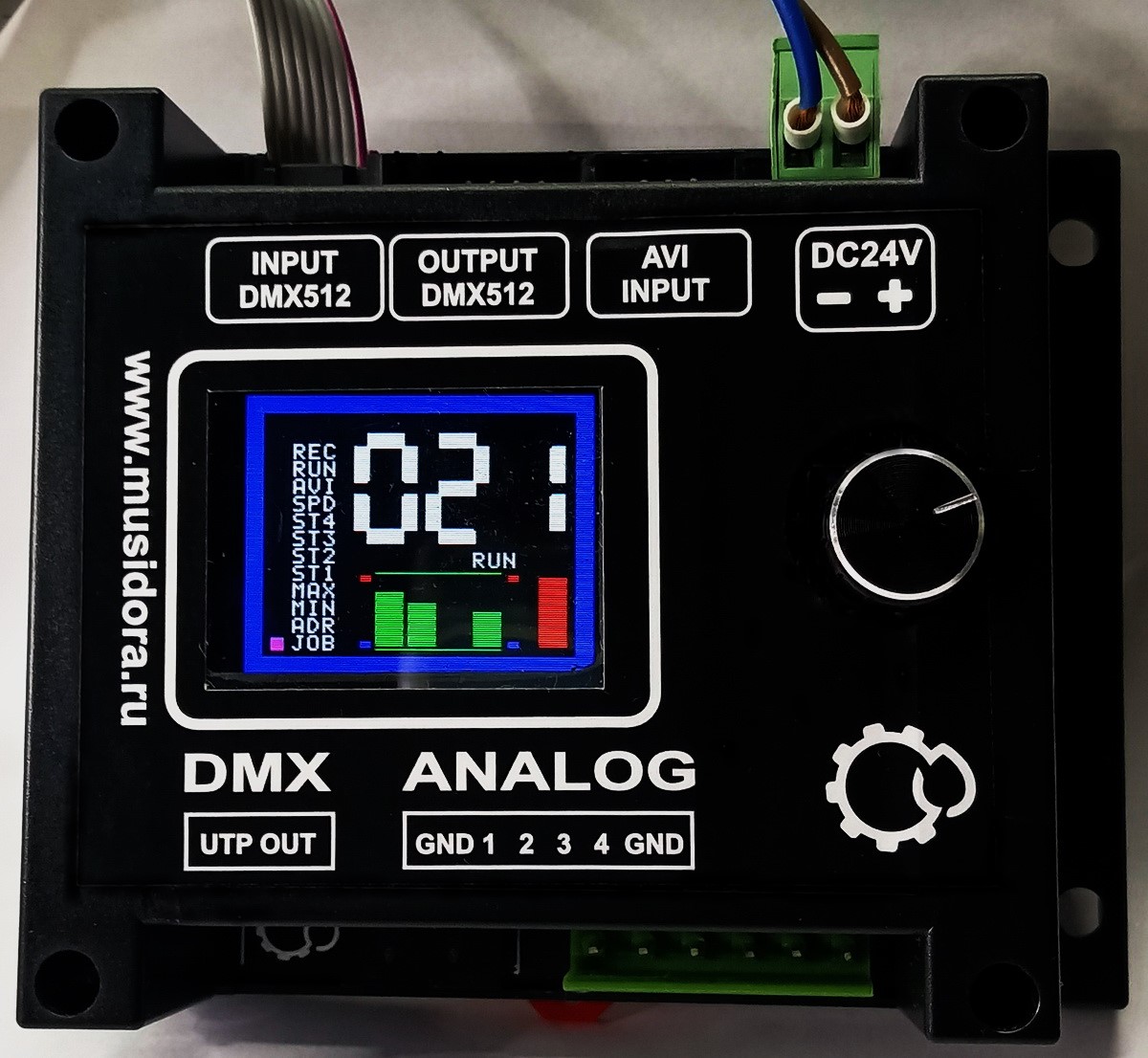

Вид преобразователей в шкафу Общий вид устройства Подключение к преобразователям частоты Для увеличения щелкнуть по картинке |
|
Общее описание Универсальный преобразователь сигналов с управлением по DMX512, который снабжен выходами постоянного тока с регулируемым напряжением (максимальный ток каждого выхода – до 0.01А при напряжении 10В). Благодаря этому, устройство может использоваться для управления широкого класса преобразователей частоты и других источников, использующих входной сигнал 0-10В. Универсальный преобразователь сигналов имеет вход 0+10В. Входной аналоговый сигнал перемножается с цифровыми каналами, приходящими в строке DMX512 и подается на выходы 1-4. Основное использование с датчиком ветра – уменьшение высоты струй фонтана при увеличении скорости ветра. |
|
Технические характеристики
|
|
DMX512 Взаимодействие универсального преобразователя сигналов с системами управления осуществляется на уровне протокола передачи данных DMX512, специально разработанном для этих целей в далёком 1986 году. (читать здесь https://ru.wikipedia.org/wiki/DMX-512) Он создан на базе интерфейса RS-485, который предусматривает передачу сигнала по двум проводам. Подключение производится с помощью разъёмов PLS8. Внутри корпуса эти разъёмы запаяны параллельно, обеспечивая тем самым транзитное объединение всех устройств между собой. Стандарт DMX512 (Digital Multiplex) позволяет с одного контроллера осуществлять управление 512 каналами (но не приборами). Универсальный преобразователь сигналов имеет 4 канала для управления (выходы 0-10В). Чтобы определить свой приемник в потоке передаваемых данных, каждому подключаемому устройству присваивается адрес. Для задания адреса на корпусе есть дисплей и энкодер. Чтобы к пульту управления подключить несколько устройств, управляемых по протоколу DMX512, необходимо выход предыдущего устройства соединить со входом последующего. Кабель идет от приемника к приемнику в виде гирлянды (daisy-chain). Дальний конец (не оканчивающийся консолью или сплиттером) кабельного сегмента должен быть терминирован (120 Ом). Так можно подключить не более 32 устройств. Для построения сложных схем включения щитового оборудования, управляемого по протоколу DMX512, используют сплиттеры. DMX-сплиттер или разветвитель сигнала представляет собой устройство, имеющее DMX-вход для подключения к контроллеру и несколько независимых выходов для разделения сигнала и передачи его в нагрузку. В качестве нагрузки могут быть использованы любые устройства с DMX-управлением. Кроме своего основного назначения, некоторые модели сплиттеров выполняют роль усилителя сигнала, устанавливаемым на входе каждого шкафа (щита) тем самым позволяя гальванически отделить от возможных наводок силовых кабелей. Включать в систему управления сплиттер очень удобно в тех случаях, когда необходимо одновременно контролировать работу многих приборов, расположенных друг от друга на расстоянии в десятки метров. Чтобы не допустить возникновение разности потенциалов, все выходы сплиттера гальванически развязаны между собой. На практике это означает что DMX-устройства, подключенные к выходу №1, могут быть запитаны от одного источника питания, а устройства, подключенные к выходу №2, – от другого. При соединении щитов кабелями DMX, это необходимо сделать переходниками через патч корды (кабеля) FTP (UTP) с помощью (Код 351 MUSIDORA Переходник DMX512 в UTP, открытая плата на DIN рейку https://musidora.ru/indexSale.htm) Преобразователь стандарта DMX512 в UTP, в лотках могут быть наводки. Готовые патч корды (кабеля) любой длины продаются в магазинах, торгующими цифровой техникой. |
|

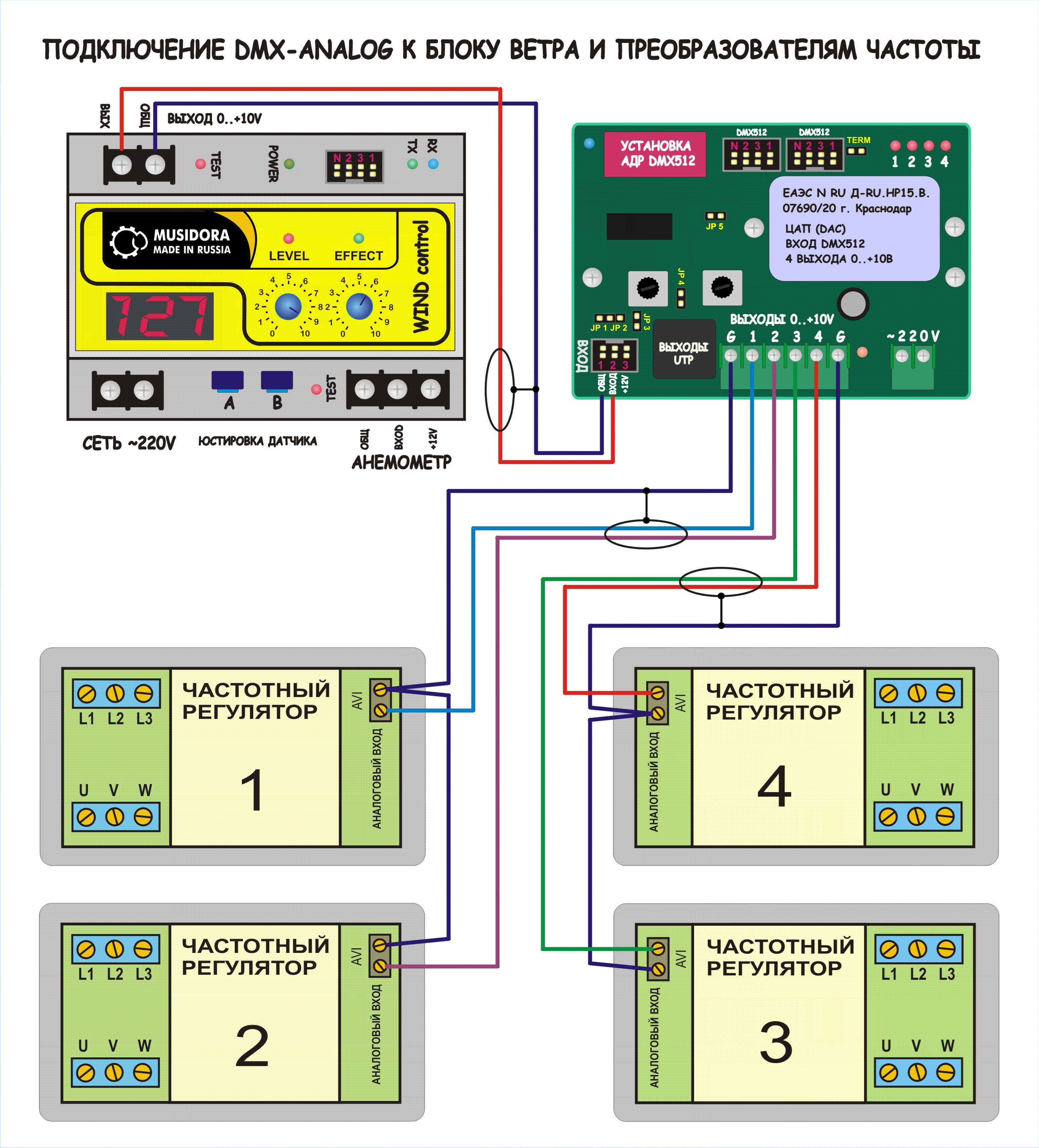

УСТАНОВКА DMX-Aналог Musidora можно установить на DIN рейку или установить при помощи монтажных отверстий (Сняв корпус-подложку). Рекомендации по установке DMX-Analog: Если в ПЧ плохие фильтры или ПЧ много в одном щите (например 10 шт), то устанавливать DMX-Analog нужно не в щите с ПЧ (может быть наводка на DMX). Из другого щита от DMX-Analog 0..10V нужно тянуть одним экранированным кабелем без лишних клеммных переходов, то есть непосредственно к клемме AVI. Лучший результат дает установка преобразователя в отдельном металлическом экранированном щите, а в щите с преобразователями частоты установить Преобразователь (356) 0..+10В UTP, соединив устройства кабелем Патч-корд UTP кат.5eс RJ45 Type B. |
|
 |
|

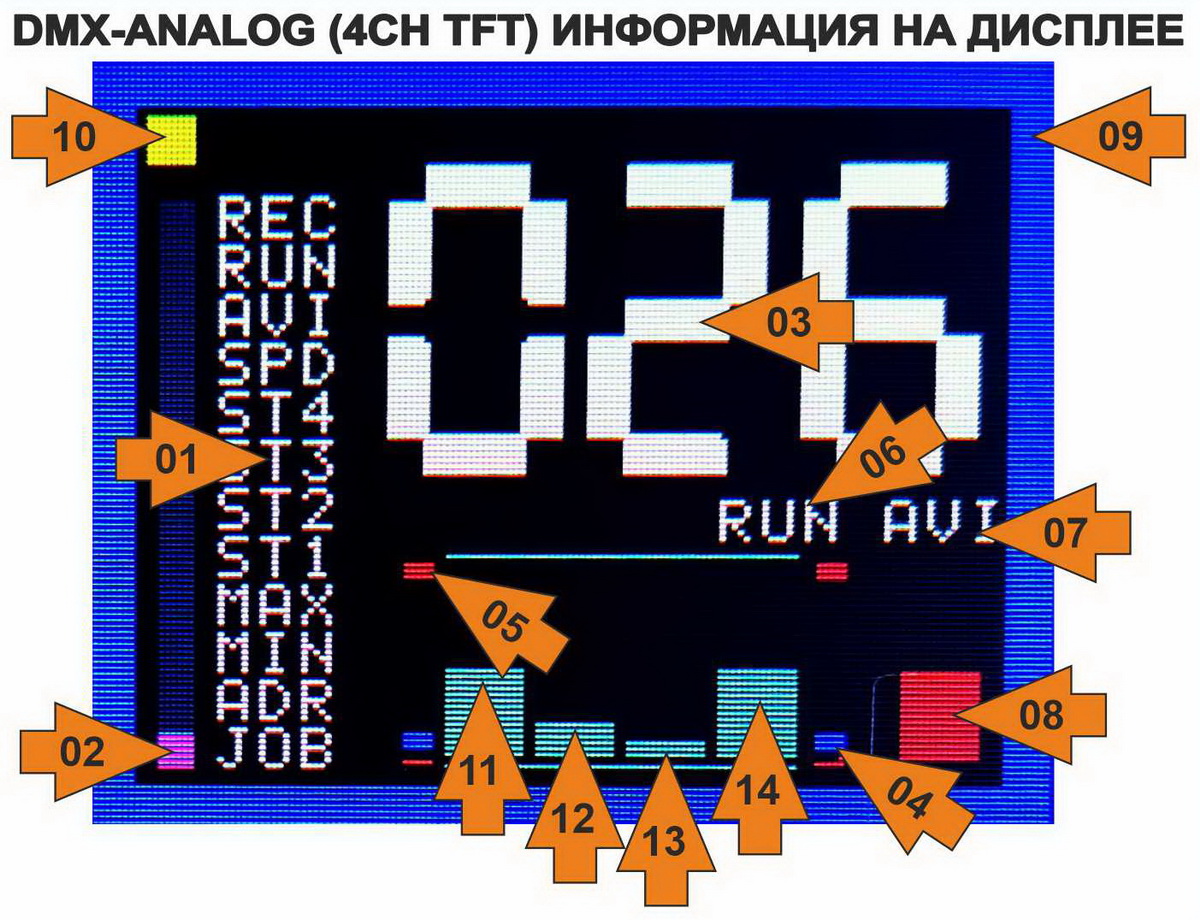

Описание обозначений дисплея
|
|

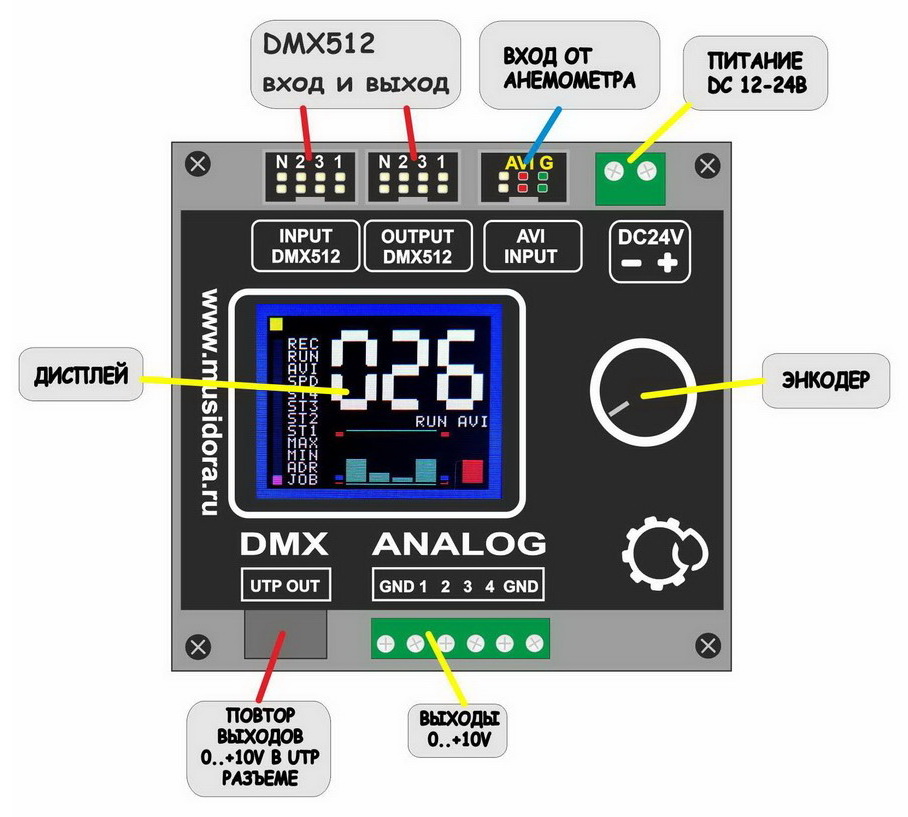

Элементы управления и подключения  |
|
Cписок МЕНЮ
|
|
НАСТРОЙКИ, ИЗМЕНЕНИЕ ПАРАМЕТРОВ JOB - Рабочий режим устройстваВ этом режиме меню не действует поворотный энкодер и универсальный преобразователь сигналов желательно оставлять в этом режиме меню для долговременной работы. В режиме RUN на индикаторе меняются цифры от 0 до 31. В режиме приема DMX виден текущий адрес. ADR - Установка адреса DMX Поворотом энкодера установить любой адрес первого канала DMX512. Диапазон от 001 до 512. MIN - Минимальный уровень всех выходов Поворотом энкодера установить минимальный уровень, выдаваемый на все выходы 0-10в. Является наиболее приоритетной уставкой и никакие другие параметры не могут сделать уровни ниже установленного. Визуально отмечается двумя синими черточками сбоку визуализатора уровней. Диапазон от 000 до 254. MAX - Максимальный уровень всех выходов Поворотом энкодера установить максимальный уровень, ограничивающий все выходы 0-10в. Является приоритетной уставкой после установки MIN и никакие другие параметры не могут сделать уровни выше установленного. Визуально отмечается двумя красными черточками сбоку визуализатора уровней. Диапазон от 031 до 255. ST1-4 - Статичный уровень выхода 1-4 Ручной режим установки каждого выхода для тестирования внешнего оборудования. Поворотом энкодера установить необходимый уровень. Визуально отмечается соответствующим зеленым столбиком. Диапазон от 031 до 255. В этом режиме не работает автомат и прием строки DMX. SPD - Скорость изменения автомата формообразования Поворотом энкодера установить скорость изменения выхода генератора случайных уровней. Диапазон от 001 до 016. Визуально виден в виде меняющихся цифр от 000 до 031 при включенном параметре RUN в режиме JOB. 001 – медленный (несколько минут), 016 – наиболее быстрый (несколько секунд). AVI - Включение аналогового входа Поворотом энкодера можно включить влияние аналогового входа на все выходы. 000=AVI выключен, 001=AVI включен. Визуально отмечается соответствующим элементом в центре дисплея. Влияние входа AVI пропорциональное. Если на входе AVI=0В на всех выходах будет 0В. Если на входе AVI=10В на всех выходах будет 10В. При условии, что MIN=0, MAX=255. Формула влияния: Выход = Уровень DMX * MAX * AVI / 65 025. RUN - Включение автомата смены форм Поворотом энкодера можно включить автомат выдачи случайных уровней. 000=RUN выключен, 001=RUN включен. Визуально отмечается соответствующим элементом в центре дисплея. В любой момент времени каждый выход может принимать значение от 0 до 10В. Скорость смены уровней устанавливается параметром SPD. REC - Запись всех настроек во внутреннюю память Для запоминания всех установленных параметров повернуть энкодер в любую сторону. Изменение синей рамки на красную означает выполненную запись. После записи происходит установка в режим JOB. |
|

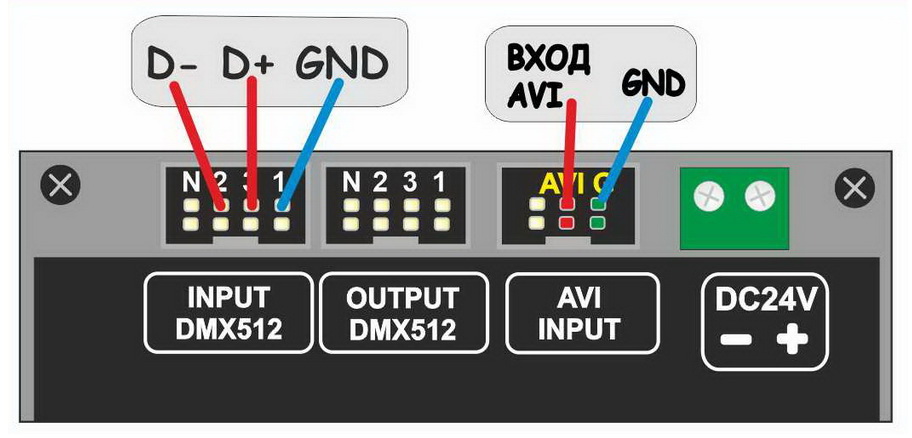

Распиновка входных разъемов  |
|
АДАПТЕР ПИТАНИЯ В комплект поставки системы не входит блок питания. Для подключения Универсального преобразователя сигналов в сеть 220В нужен блок питания с выходным напряжением от 12 до 24В и током не менее 250 мА. Убедитесь в правильности подключения полярности. |
|
