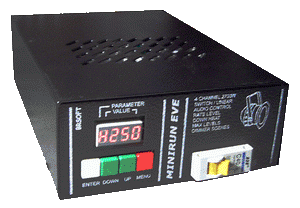

Общий вид автомата световых эффектов |
|
Общее назначение автомата световых эффектов
Автомат световых эффектов MiniRun
EVE предназначен для создания программных эффектов из прожекторов, светильников, bert light, flexilight и других устройств использующих лампы накаливания. Управление автоматом световых эффектов осуществляется системой звуковой анимации или автоматически по программе Изменение параметров автомата световых эффектов производится четырьмя кнопками на передней панели устройства, с отображением на семисегментном индикаторе. Автомат световых эффектов может быть использован в составе с другими устройствами для концертной и театральной деятельности. Силовой программный блок автомат световых эффектов
имеет 4 канала по 3 кВт. 16 программ, каждая программа имеет
раздельную регулировку любого из 11-ти параметров, блочное
исполнение, выход клеммники LEGRAND, симисторы ВТА26-600.
Запрещается использование индуктивных нагрузок!
Технические характеристики автомата световых эффектов
Количество каналов ------------------ 4
Номин. мощность на канал ---------- 1,9 КВт
Запас по мощности (до 10 мин) ----- 2,7 КВт
Минимальная нагрузка ---------------- 10 Вт
Коэффициент загрузки номин. -------- 100 %
Питание 1 фаза, 220 В
|
|
|
Подключение нагрузок
автомата световых эффектов
Соблюдайте правила техники безопасности! При работе с силовым блоком автомата световых эффектов необходимо соблюдать правила техники безопасности, установленные ГОСТ для работы с электроприборами.
ЗАПРЕЩАЕТСЯ включать без заземляющего провода.
|
|
Инструкция по эксплуатации автомата световых эффектов
Блок имеет 16 программ, все параметры которых могут быть изменены пользователем. Данная модель хранит измененные установки до выключения питания.

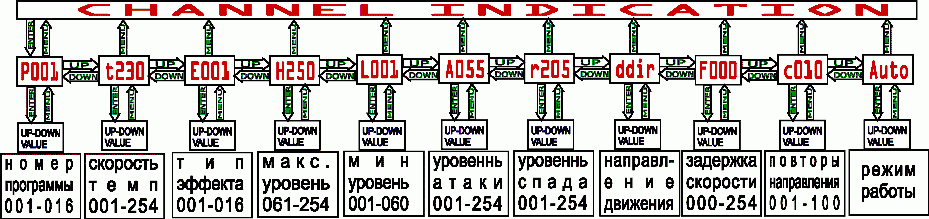

При первом включении блок индицирует заставку и номер версии, по окончании переходит в режим проигрывания программы. Индикатор находится в режиме мультипликации каналов и цифр. В этом режиме кнопки изменения (UP-DOWN) регулируют скорость вывода сцен (темп). Вход в режим изменения параметров кнопка ENTER. Первый параметр – номер программы. Остальные параметры описаны ниже. Для перехода к другому параметру использовать кнопки изменения (UP-DOWN). Подтверждение, что автомат находится в режиме параметров – не мигающий индикатор. Для изменения параметра нажать кнопку ENTER, мигание индикатора означает режим изменения уровня параметра, одновременно блок выполняет команды данного уровня. Для записи нового параметра нажать ENTER, для отмены – MENU.
Программа Р= 001-016
Скорость(темп) t= 001-254
Тип эффекта E= 001-016 (описание эффектов ниже)
Верхний предел яркости (High) H= 061-254
Нижний предел яркости (LOW) L= 001-060
Скорость нарастания яркости (Атака) А= 001-254
Скорость спада яркости (Release) r= 001-254
Направление движения влево=dLEF, вправо=driG, разрешения смены направления ddLr
Уменьшение темпа-скорости
(умножение времени) F=000-254 (F000-наиболее быстро)
Повторы до смены направления (cycle) c=001-100, работает, если включен режим разрешения смены направления ddLr
Режим запуска смены сцен: Auto – сцены меняются в зависимости от скорости-темпа. GAtE – звуковая анимация вспышки на сильную долю (хорошо смотрится при быстрой атаке=50 и медленном спаде=240), Srun – движение происходит со скоростью темпа при смене сильной доле, SdeL – движение происходит со скоростью темпа, но только в половине сильной доли. |
|
|
Меня не устраивает эта модель,
я хочу заказать с другими характеристиками
|
|
Автомат световых эффектов может быть выполнен в корпусах
различного исполнения (пластиковый короб, металлический блок на
ножках, рэковое крепление,
штанкетный подвес). По специальному заказу автомата световых
эффектов возможно изготовление
блоков с нестандартным количеством каналов (до 64) и большей
мощностью до 150А на канал (30 КВТ на канал). |
|
