Ремонт приборов с ЖКИ индикаторами 1602

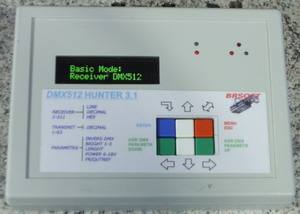

		К сожалению ЖКИ индикаторы остаются самым слабым звеном любого устройства. Но отказать от использования индикаторов такого типа сложно, слишком удобным и информативным получается устройство, использующее индикаторы такого типа. К примеру, индикатор-тестер строки DMX512 практически будет бессмысленным устройством без индикатора такого типа. На этой странице будут описаны подключения ЖКИ тех типов, которые используются в наших устройствах и приборах. Собственно основных моделей индикаторов с явными отличиями две. Первый: обычный со светодиодной подсветкой и второй, выполненный по технологии PLED. По системе команд полностью совпадают, поэтому с учетом распайки выводов питания и контрастности, их можно менять один на другой. Если есть интерес, посмотрите инициализацию индикатора стандартными процедурами. Загрузка индикатора для PICов на ASMe

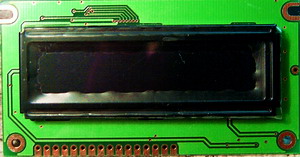

		индикаторы PLED В 100% наших устройств использованы индикаторы типа WP 1602 A - Y - CCS PLED PLED: Полное описание от производителя
		Следует учесть следующий тип подключения 1 - общий 2 - +5В 3 - контрастность как правило хорошая контрастность при 2.7в на выводе Остальные выводы подключаются к контроллеру, смотрите схемы на конкретные устройства.

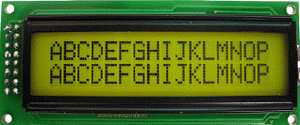

		индикаторы c LED подсветкой В 99% наших устройств использованы следующие типы индикаторов: WH 1602 D - AML - CT оранжевый WH 1602 D - RML - CT красный WH 1602 D - TML - CT синий WH 1602 D - YYK - CTK желто-зеленый WH 4002 D - YFK - CP желто-зеленый
		Описание от производителя Расшифровка маркировок Следует учесть следующий тип подключения От тка через выводы А-К зависит яркость посветки 1 - +5В 2 - общий 3 - контрастность. Как правило хорошая контрастность при 0.3-0.9 в на выводе Остальные выводы подключаются к контроллеру, смотрите схемы на конкретные устройства.
