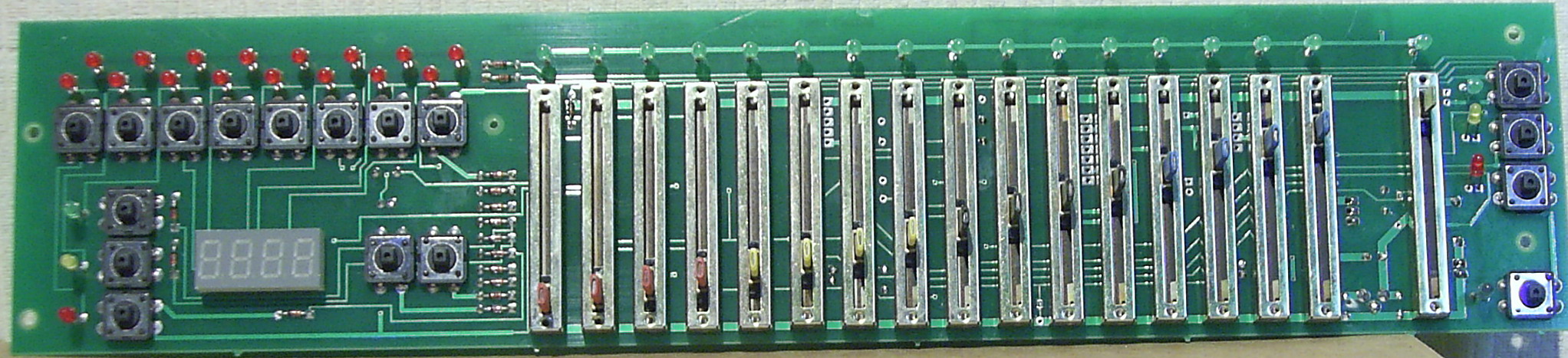

Плата пульта спереди

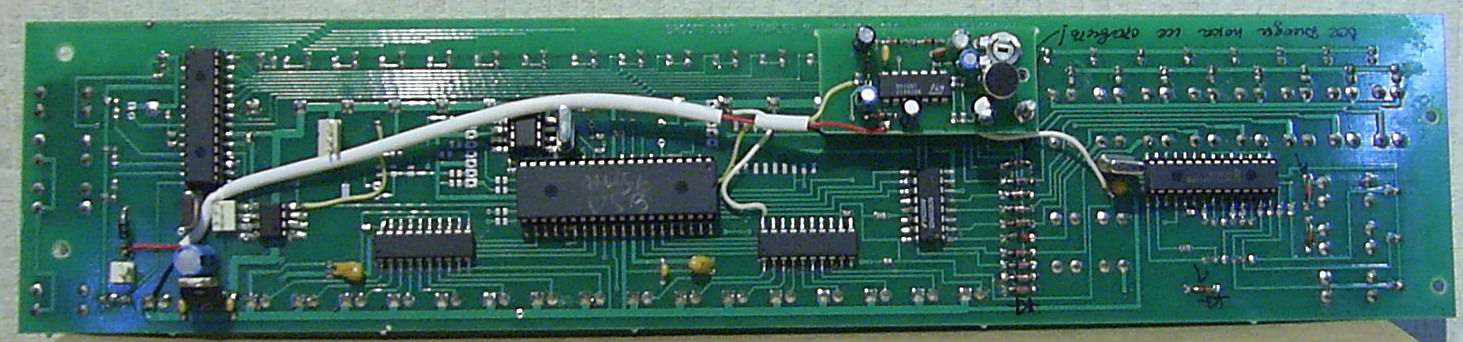

Плата пульта сзади



Схема подключений платы

Схема Блока питания



Прошивка



Световой пульт pcLIGHT 256

Световой пульт pcLIGHT 256 удобно использовать для управления исполнительными устройствами с максимальным количеством каналов 16. Для управления используется сигнал стандарта DMX-512 1990. Пульт может быть использован в составе с другими устройствами использующих такой же формат для концертной и театральной деятельности. Функция U позволяет выводить на 16 светодиодов над фейдерами любые из 80 каналов управления DMX адресов. В памяти хранятся 16 сцен в 16 банках, всего можно запрограммировать до 256 шагов. Предусмотрена синхронизация от входного звукового сигнала по темпу и с учетом частотного спектра. Для облегчения инсталляции световой пульт pcLIGHT 256 имеет внутренний микрофон. Световой пульт pcLIGHT 256 имеет гибкую систему управления плавной смены сцен в ручном и автоматическом режиме. Функция предварительного просмотра позволяет просмотреть сохраненные сцены и их пошаговое исполнение во время “живых” действий. Световой пульт pcLIGHT 256 удобен для работы в темноте, все элементы управления являются светящимися. Световой пульт pcLIGHT 256 имеет высоту 3U b и отверстия для установки в рэк 19".

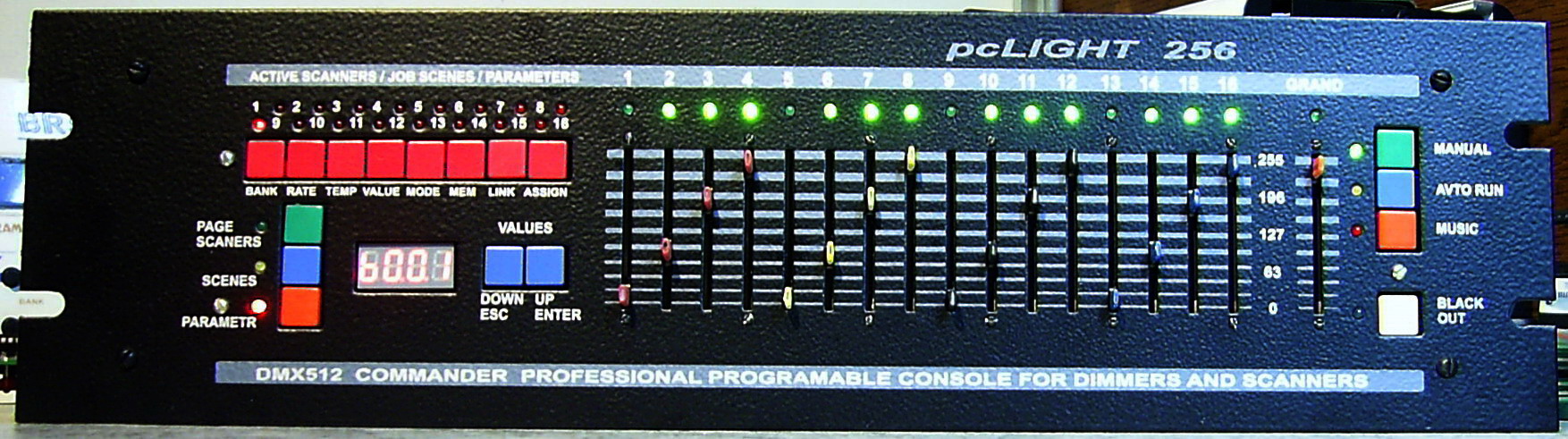

Элементы управления светового пульта pcLIGHT

Контрольная панель пульта поделена на секции по функциональным признакам:
Универсальный индикатор из 16-ти светодиодов
Многофункциональные кнопки включения сканеров, установки сцен и параметров.
Кнопки выбора режима индикатора
Светодиоды индикации режима параметров
Универсальный светодиодный индикатор
Кнопки больше и меньше для изменения выбранного параметра
Индикаторы уровня каналов
Фейдера установки уровней каналов
Общий регулятор уровней всех каналов – GRAND
Кнопки выбора режима пульта
Светодиоды индикации режима пульта
Кнопка выключения внешних приборов BLACKOUT

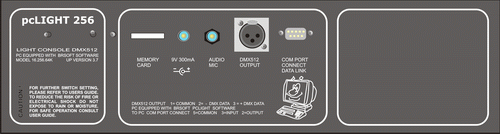

Задняя панель разъёмов. Разъем для подключения внешнего блока питания. AUDIO MIC вход. Используется для подключения внешних источников звукового сигнала. Позволяет использовать функцию MUSIC и синхронизировать сцены в такт с музыкой. OUTPUT DMX512 Выход сигнала. Предназначен для подключения контролируемых устройств, выполнен в виде разъема XLR “мама” с 3 контактами. TO PC COM PORT - разъем для обмена данными с компьютером. Используется в версиях старше 1.6.

Комплектность набора для самостоятельной сборки пульта управления приборами и устройствами по протоколу DMX512, 80 каналов

Полностью собранная и оттестированная плата - 1 шт.
Передняя панель с цветной шелкографией - 1 шт.
Корпус (задняя крышка) - 1 шт.
Колпачки нопок управления - 17 шт.
винт М2х7 черный - 12 шт.
винт М3х20 черный - 3 шт
гайка М3 - 6 шт
Винт М4х15 черный - 4 шт.
Трансформатор TПГ-2 - 1 шт.
Диоды 4007 - 4 шт.
Конденсатор 2000х16В - 1 шт.
Разъем WF-2 - 1 шт.
Разъем WF-3 - 1 шт.
Ручки для фейдеров (требуется доводка для установки) - 17 шт.
Провод изолированный д=0,35 мм - 1 м
Разъем панельный XLR female 3 pin - 1 шт.

Объяснение некоторых важных понятий  светового пульта pcLIGHT

Сцена - статическая световая сцена (или световая картина или кадр), определяющая значения для всех DMX-параметров, контролируемых данным устройством. Банк отражает шоу, в котором записан набор сцен, следующих друг за другом. Длина шоу - количество активных сцен, начиная с 001.

Описание элементов управления и их применение  светового пульта pcLIGHT

Фейдера каналов устанавливают уровень в соответствующих каналах строки DMX или в памяти светового пульта, например для диммеров Фэйдера 1-16 служат для установки интенсивности свечения световых элементов, подключенных к пульту. Фейдер GRAND устанавливает общий максимальный уровень для всех каналов для всех режимов без исключения. Кнопка BLACK OUT имеет триггерный эффект, то есть, при одном нажатии включает, при другом нажатии приводит к выключению (обнулению) всех каналов в строке DMX, повторное нажатие возвращает устройство в прежнее состояние. Мигающий индикатор BLACK OUT означает обнуление выходящей строки. Кнопки выбора режима пульта устанавливают один из основных режимов пульта: Manual – ручное управление всеми приборами и вызов требуемых сцен. Avto - , Автоматический последовательный вывод сцен. Включение режима подтверждается светящимся светодиодом слева от кнопки и мигающими точками на дисплее пульта со скоростью установленного параметра Temp. Music - Звуковая активация, вывод сцен под звуковое сопровождение, синхронизация сцен в такт с музыкой. Режим автоматического воспроизведения сцен «под музыку» происходит со скоростью, определяемой встроенным в пульт микрофоном. Включение режима подтверждается светящимся светодиодом слева от кнопки и мигающими точками на дисплее пульта. Для подачи звукового сигнала можно использовать вход ANALOG INPUT, расположенный на задней стороне пульта. Универсальный индикатор из 16-ти светодиодов индицирует активные сканера или текущую сцену. Многофункциональные кнопки включения сканеров, установки сцен и параметров используются совместно с кнопками выбора режима индикатора. Кнопки выбора режима индикатора устанавливают режим работы индикатора, а кнопки включения сканеров, установки сцен и параметров и кнопки больше и меньше изменяют уровень выбранного параметра. Цифровой дисплей – Показывает текущее положение или величину параметра. Page Scaners – Выбирает и инициализирует необходимые сканера для прямого управления или для записи. Активна группа из пяти первых кнопок под 16-тью универсальными светодиодами. Scanes – режима выбора сцен в ручном режиме. Parametr – выбор одного из параметров для изменения. Доступные параметры этой версии: Bank – Кнопки UP/DOWN используются для выбора номера банка. При выборе нового банка памяти изменения сразу происходят только в Автоматических режимах. Индикатор номера банка показывает текущий активный банк памяти. Первый символ индикатора =b=. Rate - время перехода «перетекания» от предыдущей сцены к следующей сцене. Если это время равно 001, то сцены сменяют друг друга мгновенно. Если время «перетекания» отлично от 001, сцены плавно меняют друг друга («перетекают» одна в другую) за это время. Кнопки UP/DOWN используются для установки величины Rate. Есть момент, который необходимо учесть при работе с регулятором Rate время затухания не должно превышать интервала, установленного для шага с помощью параметра Temp. Необходимо определить, какой интервал времени между сценами для вас оптимален. Наилучший способ поэкспериментировать с регуляторами и понять, как они взаимодействуют между собой. При смене уровня параметра изменения выполняются сразу во всех режима режимах. Индикатор показывает уровень в условных единицах. Параметр сохраняется для каждого банка отдельно. Первый символ индикатора =r=. Temp – частота смены сцен в автоматическом режиме и время задержки звукового модуля. Кнопки UP/DOWN используются для установки величины темпа. При смене уровня параметра изменения выполняются сразу. Индикатор показывает уровень в условных единицах. Параметр сохраняется для каждого банка отдельно. Первый символ индикатора =t=. Value – визуализация каналов DMX во время вывода в автоматическом режиме. Кнопки UP/DOWN используются для выбора номера начала строки DMX. При смене уровня параметра изменения выполняются сразу. Индикатор показывает уровень в условных единицах. Параметр сохраняется для каждого банка отдельно. Первый символ индикатора =u=. Показания индикатора Каналы U000 Выключено, нет вывода U001 01-16 U002 17-32 U003 33-48 U004 49-64 U005 65-80 U006 Фейдера уровней Кнопки UP – DOWN изменяют выставленный параметр. Для сохранения в памяти необходимо нажать кнопу активного режима. Например: если Вы находитесь в режиме Manual, необходимо нажать кнопку Manual. В подтверждение записи индикаторы над фейдерами мигнут 2 раза. Для удобства управления приборами типа сканеров адреса принимающих приборов устанавливают в соответствии с таблицей: Количество каналов сканера Номера первых адресов 12,16 1,17,33,49,65 8 1,9,17,25,33,41,49,57,65 5 1,6,11,17,23,28,33,39,44,49,45. 4 1,5,9,13,17,21,25,29,33,37,41,45,49,57,65 В общем случае возможна и любая другая конфигурация. Например: последняя строка таблицы при выборе SCANNER 1 осуществляется доступ сразу к четырем сканерам, имеющих 4 канала управления.

Начало работы с пультом  pcLIGHT (пример)

Нажать кнопку Manual. Установить регулятор GRAND на максимум. Нажать кнопку PAGE SCANERS. Кнопками SCANNERS # отмените выбор всех сканеров, кроме того, чьи параметры Вы хотите менять. Должны остаться светиться только индикаторы выбранных Вами сканеров. Меняя положение Фейдеров, добейтесь положения луча, цвета или яркости диммера, задуманного вами для создания первой сцены. Если мигает индикатор BLACK OUT, нажмите на кнопку BLACK OUT, индикатор должен погаснуть.

При первом включении  светового пульта pcLIGHT

При первом включении пульт возвращается в тот режим и с теми параметрами, которые Вы выставили перед выключением. Исключение составляют режимы записи и стирания. Для того чтобы быть уверенным, что пульт вернется в этот режим, необходимо нажать кнопу активного режима. Например: если Вы находитесь в режиме Manual, необходимо нажать кнопку Manual, подтверждение записи в память всегда вызывает мигание индикаторов над фейдерами.

Режим ручного управления  светового пульта pcLIGHT

Для входа в режим необходимо нажать кнопку Manual. Кнопками выбора сканера выбираем необходимую группу каналов, которую будем модифицировать. Выбранные группы индицируются на универсальном индикаторе. Доступны первые 5 кнопок в этом пульте (5х16=80 каналов макс). Теперь меняем фейдерами сцены, для получения необходимой световой картины. При изменении уровня его величина на 1 сек, отображается на индикаторе параметров. В этом режиме можно вызывать записанные ранее сцены. Для этого необходимо выбрать банк и нажать на кнопках сканеров нужную сцену. При нажатии на кнопку параметр можно изменить его с помощью кнопок UP\DOWN.

Режим Автоматического проигрывания сцен  светового пульта pcLIGHT

Для пуска программы однократно нажмите кнопку AVTO. Повторное нажатие кнопки запускает секвенцию со сцены 001. Сцены будут изменяться от меньшей к большей со скоростью установленного темпа. Для остановки необходимо перейти в режим MANUAL. Во время работы можно менять банк, скорость и Rate. Для выбора параметра нужно нажать BANK, RATE, TEMP, VALUE. Описание функций параметров было приведено выше.

Режим синхронизации сцен под музыку  светового пульта pcLIGHT

Для пуска программы однократно нажмите кнопку MUSIC. Повторное нажатие кнопки запускает секвенцию со сцены 001. Сцены будут изменяться от меньшей к большей синхронизируясь под сильную долю музыкального произведения. Для остановки необходимо перейти в режим MANUAL. Во время работы можно менять банк, скорость и Rate. Для выбора параметра нужно нажать BANK, RATE, TEMP, VALUE. Описание функций параметров было приведено выше.

Режим записи сцен  светового пульта pcLIGHT

Несомненным достоинством пульта pcLIGHT 256 является простота, удобство записи, и запуска программ. Всего можно записать 16 динамических программ пошаговыми изменениями световых картин. Имеется 16 банков (BANK 1-16). Для каждого банка можно запрограммировать свои световые картины. Предварительно необходимо установить банк, в который Вы будете записывать свои сцены. Для инициализации режима необходимо нажать кнопку MEM и удерживая её нажать кнопку Manual. Подтверждение входа в режим надпись на дисплее Р.106 и мигание индикатора PAGE SCANERS. Кнопками UP\DOWN выставляем первую сцену, с которой начинаем запись. Если Вы начинаете новый банк, устанавливаем с.001. Кнопками выбора сканера выбираем необходимую группу каналов, которую будем модифицировать. Выбранные группы индицируются на универсальном индикаторе и мигают. Доступны первые 5 кнопок в этом пульте (5х16=80 каналов макс). Теперь устанавливаем фейдерами необходимую сцену (при изменении уровня его величина на 1 сек отображается на индикаторе параметров.) и нажимаем кнопку MEM. В подтверждение записи индикаторы над фейдерами мигнут 2 раза и счетчик сцены перейдет на следующую и будет записана, длинна Секвенции (или паттерна). После записи последней сцены нажать на кнопку AVTO, пульт перейдет в режим AVTO. Учтите, при нажатии на AVTO текущая сцена не фиксируется в памяти, если сцена Вам необходима, нажмите предварительно MEM. При достижении последней сцены пульт сам перейдет в режим проигрывания сцен. При необходимости можно менять сцены кнопками UP\DOWN, записанные ранее сцены будут вызываться из памяти. Помните, что всегда необходимо выходить из режима записи, иначе Вы можете потерять последнюю сцену.

Режим стирания сцены во время записи  светового пульта pcLIGHT

Для стирания одной сцены, в которой находится пульт необходимо нажать кнопку ASSIGN, индикаторы Фейдеров начнут часто мигать. Для стирания сцены нажать кнопку ENTER, для отмены стирания кнопка ESC. В подтверждение стирания индикаторы над фейдерами мигнут 2 раза. Режим редактирования сцены Для редактирования выполняются все пункты, описанные в пункте РЕЖИМ ЗАПИСИ СЦЕН. Разница в том, что вместо кнопки MEM нужно нажимать кнопку LINK. Эта кнопка не двигает сцену и не записывает длину секвенции.

Стирание всех сцен во всех банках  светового пульта pcLIGHT

Для стирания банка необходимо: Перейти в режим Manual, для этого нажать кнопку Manual, индикаторы Фейдеров мигнут 2 раза. Выключить пульт на 10 сек из сети. Нажать кнопку PAGE SCANERS и удерживая ее, включить пульт в сеть. Подтверждением входа в режим будет мигание индикаторов слева и постоянное свечение индикаторов фейдеров. Для выполнения стирания банка необходимо около 4-5 мин. Отменить процесс стирания невозможно. После окончания выполнения пульт вернется в режим Manual.

Стирание сцен в выбранном банке  светового пульта pcLIGHT

Для стирания банка необходимо: Перейти в режим Manual. Выставить необходимый банк и нажать кнопку Manual, индикаторы Фейдеров мигнут 2 раза. Выключить пульт на 10 сек из сети. Нажать кнопку SCENES и удерживая ее, включить пульт в сеть. Подтверждением входа в режим будет мигание индикаторов слева и постоянное свечение индикаторов фейдеров. Для выполнения стирания банка необходимо около 20 сек. Отменить процесс стирания невозможно. После окончания выполнения пульт вернется в режим Manual.

Стирание параметров во всех банках  светового пульта pcLIGHT

Режим не стирает никаких сцен. Для стирания параметров необходимо: Перейти в режим Manual, для этого нажать кнопку Manual, индикаторы Фейдеров мигнут 2 раза. Выключить пульт на 10 сек из сети. Нажать кнопку PARAMETR и удерживая ее, включить пульт в сеть. Подтверждением входа в режим будет мигание индикаторов слева и постоянное свечение индикаторов фейдеров. Для выполнения стирания банка необходимо около несколько секунд. Отменить процесс стирания невозможно. После окончания выполнения пульт вернется в режим Manual. Хорошего программирования!

Световой пульт pcLIGHT 256 оборудован выходным разъёмом DMX 512 (3-х штырьковый XLR). ВНИМАНИЕ! При работе с DMX512 всегда проверяете соответствие полярности на разъемах кабеля и полярности на входных разъемах прибора, т.к., управляемые приборы разных производителей используют 5-ти штырьковые XLR, в котором полярность контактов 2 и 3 изменена на обратную от принятой в стандарте DMX512. Сигнал DMX 512 обеспечивает высочайшую скорость, точность и помехоустойчивость работы. Основные правила подключения приборов:
1). Для соединения приборов между собой используется специальный кабель стандарта RS-485 или RS-422. Также может использоваться микрофонный кабель;
2). Все приборы соединяются последовательно; соединение параллельно или звёздочкой запрещено, для улучшения качества DMX сигнала на последнем приборе ставится заглушка (между контактами 2 и 3 ставится 120 Ом сопротивление.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ  светового пульта pcLIGHT

80 DMX-канала (5 сканеров по 16 каналов каждый)
16 банков (BANK) по 16 программируемых сцен (SCENE) в каждом
16 регуляторов (фейдеров) для установки значений DMX-параметров
Общий регулятор GRAND
Встроенный микрофон
Режим AUTO с автоматической и ручной синхронизацией
Регулируемое время «перетекания» сцен (Rate)
4-х цифровой LED дисплей
Выбор каналов для вывода на индикатор
Выходы DMX (XLR 5-pin)
Запоминающее устройство при нарушении подачи питания
Рэковое исполнение

Технические характеристики  светового пульта pcLIGHT

Потребляемая мощность 10 ВТ
Напряжение питания 220 В
Размер 482х130х60
Вес 2 кг
