Профессиональный цифровой LED диммер DMX512
светодиодный диммер на 8 каналов

В конце 20-го века произошли революционные изменениями в технологиях освещения. Светодиоды уже прочно заняли свое место в секторе монохромного освещения, найдя свое применение во всех сферах жизнедеятельности человека. Рекламные панно, светофоры, вывески, декоративная подсветка, ручные фонари и т.д. Изучение этого сегмента рынка становится год от года все актуальнее и более необходимо. Последние достижения базовой полупроводниковой технологии позволяют светодиодам в скором времени составить серьезную конкуренцию существующим источникам белого света. Вдобавок к долговечности и низкому энергопотреблению, они обладают целым рядом преимуществ перед существующими на сегодняшний день и широко используемыми источниками света. Небольшие размеры делают спектр их применения необычайно широким. Несколько светодиодов, объединенных в одну форму, способны заменить обычную лампу накаливания: расположенные по прямой, они могут освещать большие площади. Не прошли незамеченными светодиоды и в театральной и концертной деятельности. Пока по соотношению цена\яркость светодиодные светильники уступают лампам. Но  это ненадолго и иногда, все-таки, у светодиодных светильников явные преимущества в управлении цветом и интенсивностью излучения и нереально насыщенные и красивые цвета.

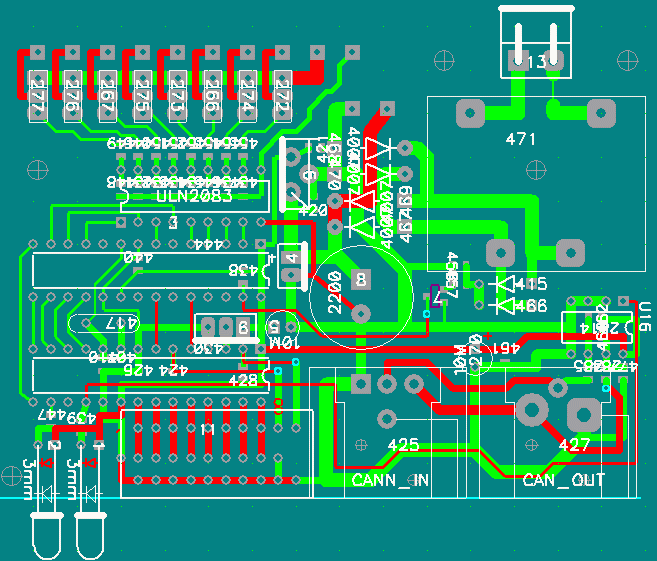

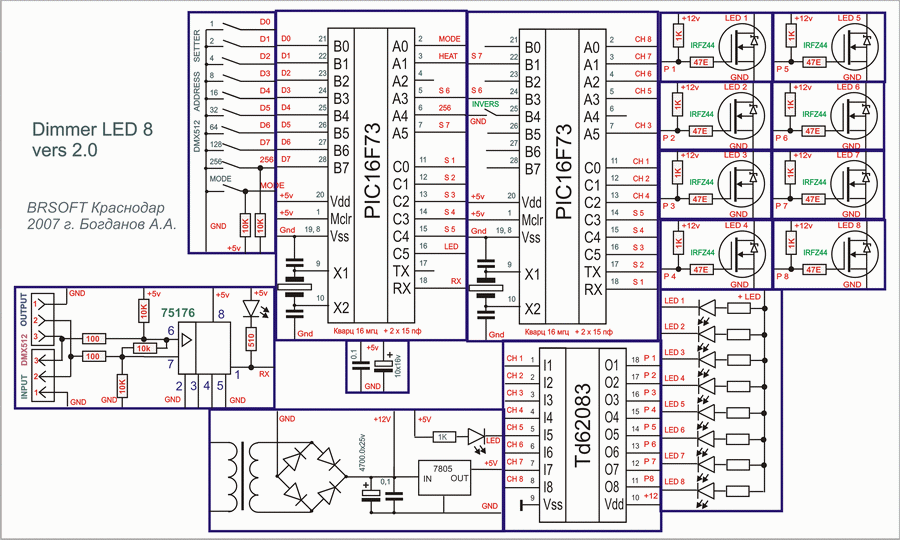

Здесь описан диммер для светодиодных светильников, управляемый протоколом DMX512 и управляющий восемью  светодиодными светильниками. Устройство выполнено на двух PIC контроллерах. Один принимает и обрабатывает DMX сигнал, а второй является ШИМ модулятором. Адрес DMX устанавливается 10-пиновым переключателем. К ШИМ контроллеру подключен переключатель инверсии выходов, при использовании другого схемного решения выходных драйверов. Возможно использовать питание от светодиодных светильников. При незначительной переделке схемы питание светодиодов может быть от 2 до 380 в. Под заказ количество каналов, тип управления и протокол могут быть изменены в соответствии с техническим заданием заказчика.

 Технические характеристики :

8 каналов х 10 А.
Управление DMX512 1990
питание схемы 7-12в
питание светодиодов 12-24 В.
