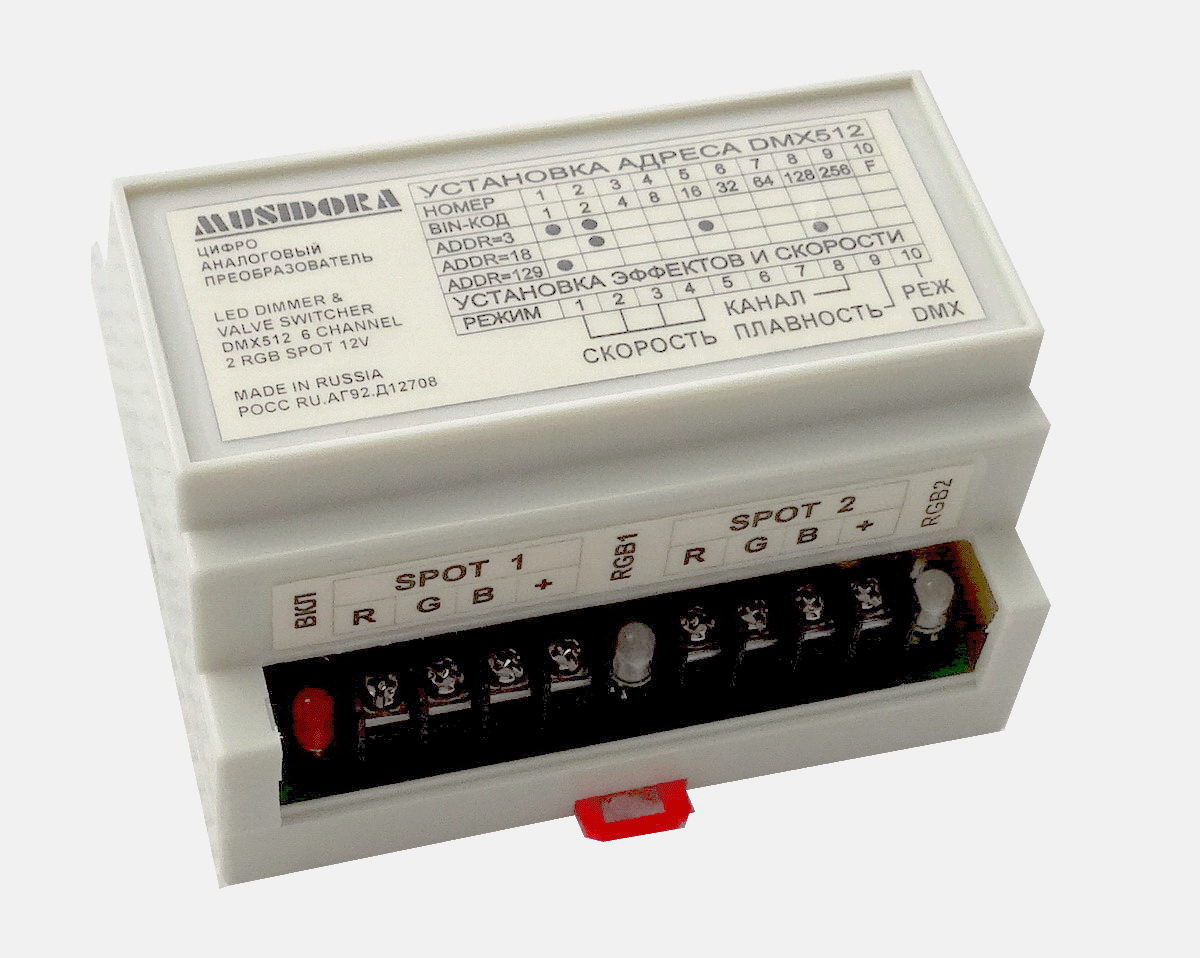

Диммер DMX512 для светодиодов 6 каналов
    Диммер DMX512 для светодиодов 6 каналов по 5А предназначен для преобразования цифрового сигналa DMX-512 1990, ставшего наиболее популярным в профессиональном оборудовании, в 6 управляющих ШИМ сигналов в диапазоне от 0 до +24 Вольт положительной полярности, для управления LED драйверами.

Основные особенности:

  • Для управления промышленными Частотными преобразователями
  • Управление по DMX 512
  • Установка напряжения методом ШИМ
  • Управление двумя независимыми прожектроами
  • 6 каналов DMX512
  • Установка на DIN рейку EN60715
  • Максимальный ток каждого выхода до 5А
  • Максимальный ток всех выходов до 10А
  • Простота подключения
Используйте блок питания постоянного тока с выходным напряжением, совместимым с используемым светодиодным устройством (например, для подключения RGB LED необходимо использовать блок питания 230В переменного тока – 12..24В постоянного тока).
Найдите 2-х полюсный блок клемм спереди устройства.
Подключите положительный (+) выход блока питания к положительной входной клемме (V+) диммера.
Подключите отрицательный (–) выход блока питания к отрицательной входной клемме (V+) диммера.
Подключите кабель заземления вашего блока питания к клемме «земля» диммера.
Убедитесь, что используемые провода рассчитаны на подключаемую нагрузку. Это может привести к повреждению диммера. Убедитесь, что нагрузка не превышает 1А на выход. Если Вы желаете использовать диммер с максимальной загрузкой, необходимо (+) питания и (+) прожекторов соединить извне диммера с помощью клемных соединителей.
Найдите разъемы (+ R G B) спереди устройства.
Подключите общий + (положительный) контакт светодиодного устройства к клемме V+ диммера. Затем подключите красный – (отрицательный) контакт к выходной клемме с маркировкой R. Повторите этот шаг для зеленого и синего цветов.
* ВНИМАНИЕ! Данные значения применимы, если длина соединительных кабелей не превышает 15 метров. Из-за контактного сопротивления максимальные количества соответствуют разным устройствам. Если необходимо подключить большее количество устройств, можно использовать более одной линии, или, в некоторых случаях, можно подавать питание на оба конца электрической линии.

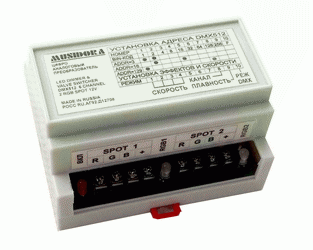

Диммер DMX512 для светодиодов 6 каналов

В комплектацию ? входит

  • 1 Диммер DMX512 для светодиодов 6 каналов

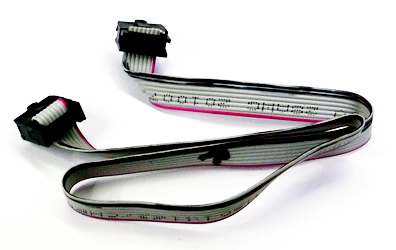

  • 1 кабель с 2-мя разъёмами для подключения DMX512
  • 1 руководство пользователя

АВТОМАТИЧЕСКИЙ ПЕРЕБОР ЦВЕТА

  • 10-й пин = DMX(OFF), автоперебор (ON). Включить (включить – передвинуть в сторону центра диммера) пин 10 на переключателе адреса, диммер перейдет в режим автоматической смены цветов.
  • 9-й пин: = смена цвета резко(OFF), перебирать плавно цветовые оттенки(ОN)
  • 8-й пин = автоперебор(OFF), установка цвета напрямую(ON).
  • 1,2.3,4 пины = cкорость автоперебора. (8-й пин OFF)
  • Установка фиксированного цвета 1=R, 2=G, 3=B. (8-й пин ON)
    Данное устройство предназначено только для профессионального использования. С помощью Диммер DMX512 для светодиодов можно управлять яркостью цветовых компонент прожекторов с помощью управляющей консоли. Если Вы используете частотные преобразователи, убедитесь, что все приемники имеют общую землю. В противном случае перед преобразователем необходимо использовать сплитер и каждый частотный преобразователь подключается к своему выходу преобразователя.

    УПРАВЛЕНИЕ ОТ DMX512

Подключите контроллер DMX 512 к используемому Диммеру DMX512 для светодиодов при помощи 3-х полюсного DMX-кабеля.
Этот кабель необходимо подключить к выходу DMX-контроллера, и к входу DMX первого Диммера DMX512 для светодиодов. Убедитесь в правильности подключения DMX-контроллера, подключение описывается ниже. Вы можете подключить до 32 Диммеров DMX512 для светодиодов или других DMX-устройств. Если вы хотите использовать более 32-х устройств под управлением DMX-контроллера, вам потребуется использовать активный DMX-сплитер и настроить каждый из его выходов.
Необходимо задать Цифроаналогового преобразователя при помощи блока переключателей устройства. Для этого установите пины устройства в соответствии с необходимым адресом. Используйте DMX-заглушку 120 ОМ для выхода DMX последнего Цифроаналогового преобразователя.

Положения каждого переключателя приведены ниже (используется двоичная система задания адреса).

  Номер переключателя 1 2 3 4 5 6 7 8 9 10
  Значение переключателя 1 2 4 8 16 32 64 128 256 F
  Адрес = 3
  Адрес = 15
  Адрес = 131
  Адрес = 241

Функции каналов:

1 0-255   Выход ШИМ уровня "цвет Red"
2 0-255   Выход ШИМ уровня "цвет Green"
3 0-255   Выход ШИМ уровня "цвет Blue"
4 0-255   Выход ШИМ уровня "цвет Red"
5 0-255   Выход ШИМ уровня "цвет Green"
6 0-255   Выход ШИМ уровня "цвет Blue"

Технические характеристики

  • Рабочее напряжение: 9..24В постоянного тока
  • Масса (нетто): 0,28 кг
  • Масса (брутто): 0,37 кг
  • Размеры (В х Ш х Г): 60 х 105 х 100 мм
  • Размеры упаковки : 120 х 100 х 77 мм
  • Рабочий диапазон температур: От +3 до +55°C
  • Управляющий вход DMX512: Штыревой разъем 8 выводов (2 шт.)
  • Управляющий вход: HU3 или 3-х контактный разъем
  • Управляющий выход: WF3 или 3-х контактный разъем
  • Управляющий выход: Клеммник (2 шт), 2 общих, 3 выхода.
  • Управляющий сигнал: DMX 512/1990
  • Выходной сигнал: 0..+24В
  • Ошибка преобразования не более +\- 1.5%
  • Количество выходных каналов: 6
  • Значение IP: IP21
  • Крепление: DIN рейка EN60715
 Диммер DMX512 для светодиодов 6 каналов
Кабель преобразователя DMX512 в аналоговый сигнал Изготовитель гарантирует соответствие требованиям ГОСТ Р ТС N RU Д-RU.АИ14.В.13562 от 21.09.2015 г. (см. Декларацию о соответствии) при соблюдении владельцем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации. Гарантийный срок эксплуатации составляет 3 года со дня продажи через розничную торговую сеть

Дополнительные аксессуары

  • Корпус с двумя разъемами XLR-3 (крепление на DIN рейку EN60715
  • 2 кабеля соединительных по 1 метру с разъемами WF-3 и XLR-3 для подключения к стандартным устройствам DMX512
  • DMX-заглушка 120 ОМ
