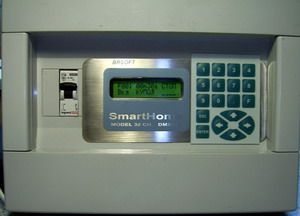

Пульт Smart Home предназначен для управления тремя исполнительными механизмами с реверсивными двигателями и индивидуальной записью шагов. Пульт открывает задвижки на полный угол. Для записи форм и положений используется ручной ввод брызгозащитной пленочной клавиатурой. Пульт допускается эксплуатировать в помещениях при температуре окружающей среды от +1’c до +50’c c относительной влажностью до 90%. Был установлен вместо стандартного таймера OVEN, который было неудобно программировать и совершенно невозможно управлять вручную. Есть очень полезная функция - слежение за максимальным временем движения исполнительных механизмов, которое отличается от времени удержания световой картины в несколько раз. Работает это так: настраиваем максимальное время движения на 1-2 сек больше, чем реальное время движения.  Даже если вышли из строя моментные и конечные концевики, устройство будет включать и выключать мотор, как будто все в порядке. (если не заклинит редуктор). В программе есть процедура отслеживания защиты от "дурака", пытающегося закрыть все задвижки разом. Есть вход от контактного манометра - защита от превышения давления в системе (если заклинит какую-то задвижку в закрытом состоянии).



Технические данные

Реверсивных Каналов ------- 3
Шагов ---------------------- 100
Задержка (мин/макс) ------- 0м1с/59м59с
Защитное время ------------ 3с-180с
Питание -------------------- 220V




 Режимы работы. Режимы индицируется многофункциональным индикатором. При первом включении пульт находится в либо режиме меню с выделенной последней функцией, либо сразу входит в режим автомата с выводом запрограммированных форм. Для входа в МЕНЮ из любого режима необходимо нажать кнопку ESC. Функция меню используется для переходов в другие режимы. Выбор режима осуществляется курсорными кнопками (<влево) или (вправо>). Вход в выбранный режим – кнопка ENTER.




 Ручное управление задвижками. (регулировка концевых выключателей) Режим используется для ручного управления положением задвижек. Кнопки управления задвижками расположены рядами, обозначенными верхними цифровыми кнопками. Для задвижки 1: [1]-открывать, [5]-стоп, [9]-закрывать. Для задвижки 2: [2]-открывать, [6]-стоп, [0]-закрывать. Для задвижки 3: [3]-открывать, [7]-стоп, [.]-закрывать. Для всех исполнительных механизмов: [UP]- открыть все, [DOWN] – выключить все На дисплее отображается текущее состояние задвижек. За временем удержания текущего состояния следит автомат Максимального времени хода задвижки, время, оставшееся до выключения двигателя индицируется рядом с номером исполнительного механизма.




 Время максимального хода задвижек. Режим используется для установки максимального времени хода задвижки. Функция защищает мотор задвижки от выхода из строя в случае поломки концевого выключателя. Курсорные кнопки [<] [>] - выбирают номер задвижки, курсорные кнопки [вниз] – [вверх] время максимального хода. Запись времени в память кнопка [Enter].




 Запись новых форм. Редактирование Ранее записанных форм. В режиме запись можно установить время удержания формы, имя формы, уровни струй фонтана в виде столбиков. Курсорные кнопки [<] [>] выбирают функцию, курсорные кнопки [вниз] – [вверх] – величину функции. Занести текущее состояние формы в память - кнопка [Enter]. Кнопка [1] – переход к предыдущей форме, [2] – перейти к последующей, [3] – записать текущую форму и перейти к последующей. Для записи последней формы (чтобы организовать бесконечный цикл) необходимо установить время удержания равное 00 мин 00 сек на последнюю неиспользуемую форму, надпись на дисплее - ПОВТОР.




 Автомат смены форм. Режим предназначен для последовательного вывода запрограммированных ранее форм. Формы меняются от первой до последней и возвратом к первой форме. Кнопки выполняют следующие функции [6] – демо (ускоряет время в 10 раз для просмотра динамики процесса) [7] - стоп [8] - пуск [F] – вкл реле задвижек [.] - выкл. реле задвижек [1] - предыдущая форма [2] – последующая форма. Во время работы столбики индицируют угол открытия задвижки (высоту струи). Индикатор показывает номер текущей формы, время остающееся до последующей формы, режим (пуск, стоп, вкл), имя формы, уровни струй в динамике.




Схема базового блока

Схема исполнительного блока

Купить

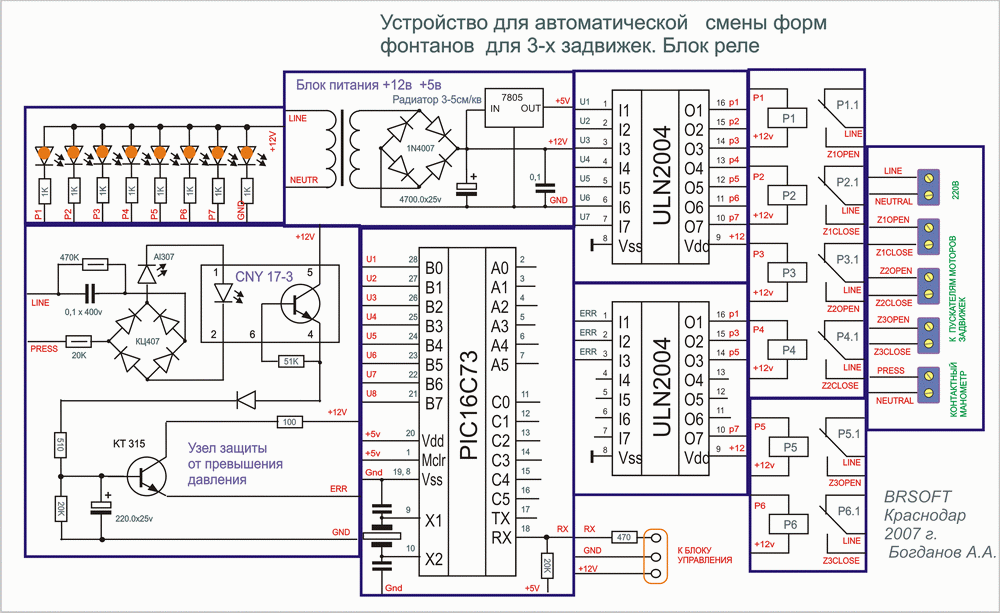

На ссылках слева схемы блока. Собрано все на PIC16F73. Состоит из двух частей. Сделано так, чтобы можно было, сняв переднюю крышку, вынести ее наверх к фонтану и моделировать водные композиции с максимальными удобствами.



Можно изготовить подобное устройство на заказ. Ваше техническое задание и любое количество задвижек, выносной пульт, управление по интернету, любой протокол, от программы с персонального компьютера и т.д.
