DIMMER  RUSH  9x3 в пластиковом корпусе



Вид диммера DMX512





Технические характеристики диммера DMX512  9x3:

4 канала х 3 КВт для ламп накаливания.
4 канала х 0,7 КВт для индуктивной нагрузки.
коэффициент загрузки 60%.
минимальная нагрузка 100 ВТ
Питание 1..3 фазы 220-380 В.
Габариты  370х220х120 мм,
вес 3 кг.

При подключении индуктивной нагрузки с параллельным или последовательным конденсатором необходимо учитывать возникающие биения при не настроенном контуре на частоту 50Гц. Это может привести к некоторой нелинейности регулировании.  Подобрав активную нагрузку, подключенную параллельно индуктивной, может снизить этот эффект. При подключении асинхронного двигателя необходимо учесть, что на валу меняется мощность, а не частота вращения.
Для включения режима приема строки DMX512 необходимо установить 10-й переключатель в выключенное состояние (вниз). В режиме диммер устройство плавно изменят напряжение на выходе в соответствии с уровнем канала, приходящего в строке DMX512. Если все три платы установить на одинаковый адрес DMX, то можно регулировать трехфазные устройства одним регулятором (каналом) DMX консоли.
Первый канал DMX512 устанавливается с помощью 9-ти переключателей перекрывая каналы 1 – 512. Вычисление устанавливаемого канала происходит следующим образом: Суммируются цифры всех включенных дипов. При установке нулевого канала (все выключены) устройство устанавливает канал = 1. Пример 1 – все выключены. 0+0+0+0+0+0+0 =1 итого: первый канал устройства в строке DMX512 = 1 Пример 2 – включен 1. 1+0+0+0+0+0+0 =1 итого: первый канал устройства в строке DMX512 = 1 Пример 3 – включены 64, 16, 4. 0+64+0+16+0+4=84 итого: первый канал устройства в строке DMX512 = 84 Более подробно об установке дипов >>>  Читать об установках дипов читать все о DMX512










Как купить

Цена сегодня

Купить комплектующие





Меня не устраивает эта модель,
 я хочу заказать с другими характеристиками


Плата диммера без фильтров

Плата диммера

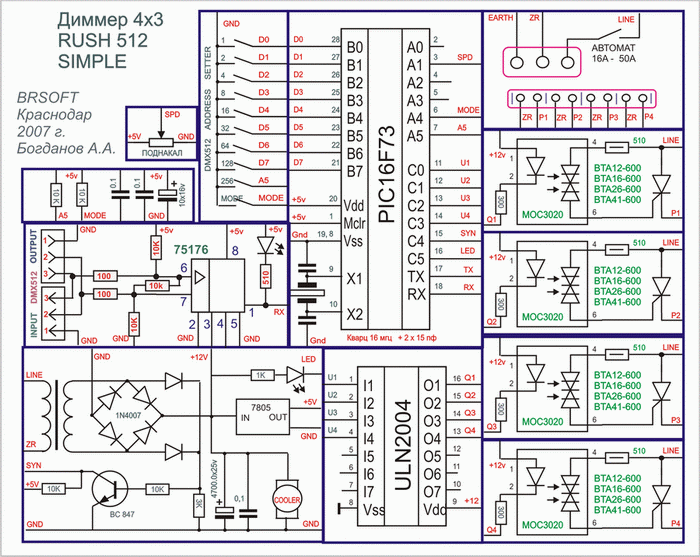

Схема 1\3 диммера

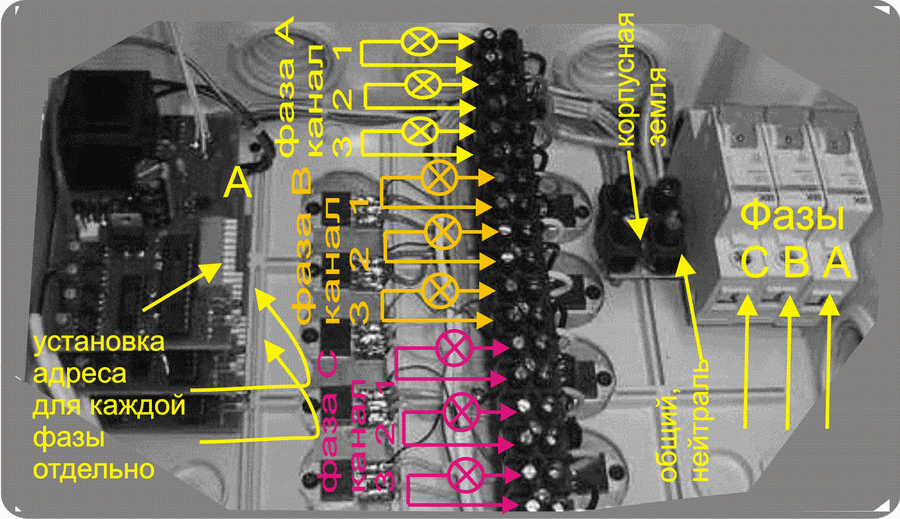

Схема подключения диммера
