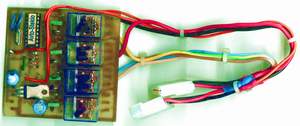

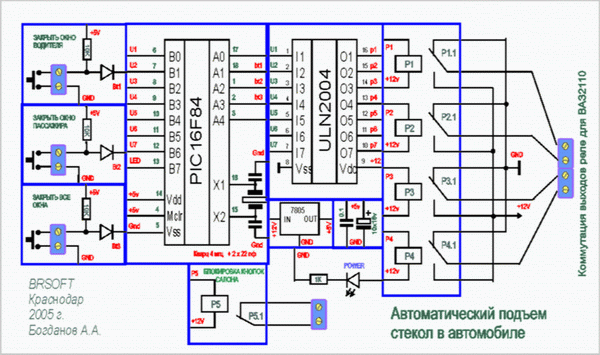

Cмотрите прошивку и листинг ассемблера  это тот самый редкий случай, когда на пайку изделия ушло больше времени, чем на написание программы.  В общем все очень просто. Программа для автоматического подьема 4-х стекол в автомобиле; PIC16F84 используется в "XT" режиме, кварц 4 Mhz. Алгоритм: при появлении низкого уровня на вывод порта А4  включается реле 1 и ожидается приход низкого уровня на выводе порта А3 , проверятся несколько раз и если это не случайный импульс переходит к следующему стеклу каждое реле удерживается не более 5 сек. У сигнализации этот импульс можно снять с датчика качания, минусовой провод. На выводе появляется минус, когда сигнализация включена.


Прошивка PIC16F84

Листинг на ASM
