Преобразователь DMX512 в сигнал 0..+10В
    Преобразователь DMX512 в аналоговый сигнал 0..+10В предназначен для преобразования цифрового сигналa DMX-512 1990, ставшего наиболее популярным в профессиональном оборудовании, в 4 управляющих аналоговых сигнала в диапазоне от 0 до +10 Вольт положительной полярности, для управления частотными преобразователями.

Основные особенности DMX преобразователя:

  • Для управления промышленными Частотными преобразователями
  • Управление по DMX 512
  • Установка DMX512 адреса DIP переключателем (Программа расчета DIPов)
  • Установка напряжения методом ШИМ
  • Управление четырьмя независимыми каналами
  • Установка на DIN рейку EN60715
  • Простота подключения

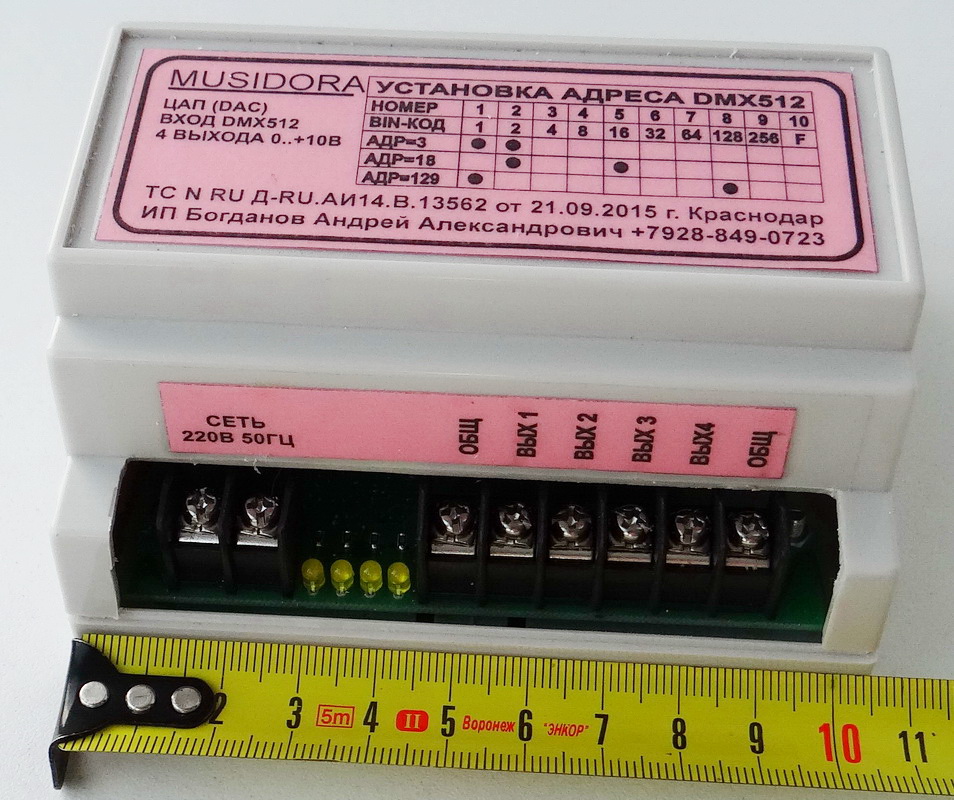

преобразователь DMX512 в аналоговый сигнал

В комплектацию преобразователя DMX аналог входит

  • 1 преобразователь DMX512 в аналоговый сигнал
  • 1 кабель с 2-мя разъёмами для подключения DMX512
  • 1 руководство пользователя
    Данное устройство предназначено только для профессионального использования. С помощью DMX преобразователя можно управлять частотными преобразователями, меняющими напор насоса с помощью управляющей консоли. Если Вы используете частотные преобразователи, убедитесь, что все приемники имеют общую землю. В противном случае перед преобразователем необходимо использовать сплитер и каждый частотный преобразователь подключается к своему выходу преобразователя.

    УПРАВЛЕНИЕ ОТ DMX512
Подключите контроллер DMX 512 к используемому преобразователя DMX аналог при помощи 3-х полюсного DMX-кабеля.
Этот кабель необходимо подключить к выходу DMX-контроллера, и к входу DMX первого преобразователя DMX аналог. Убедитесь в правильности подключения DMX-контроллера, подключение описывается ниже. Вы можете подключить до 32 преобразователя DMX аналог или других DMX-устройств. Если вы хотите использовать более 32-х устройств под управлением DMX-контроллера, вам потребуется использовать активный DMX-сплитер и настроить каждый из его выходов.
Необходимо задать Цифроаналогового преобразователя при помощи блока переключателей устройства. Для этого установите пины устройства в соответствии с необходимым адресом. Используйте DMX-заглушку 120 ОМ для выхода DMX последнего Цифроаналогового преобразователя.

Положения каждого переключателя приведены ниже (используется двоичная система задания адреса). Для удобства можно пользоваться программой расчета установки пинов от адреса скачать Musi DMX ADDR.

  Номер переключателя 1 2 3 4 5 6 7 8 9 10
  Значение переключателя 1 2 4 8 16 32 64 128 256 F
  Адрес = 3
  Адрес = 15
  Адрес = 131
  Адрес = 241

Функции каналов:

1 0-255 Выход 0..+10В
2 0-255 Выход 0..+10В
3 0-255 Выход 0..+10В
4 0-255 Выход 0..+10В

Технические характеристики

  • Рабочее напряжение: 220V 50Hz
  • Масса (нетто): 0,24 кг
  • Масса (брутто): 0,31 кг
  • Размеры (В х Ш х Г): 60 х 105 х 100 мм
  • Рабочий диапазон температур: От +3 до +55°C
  • Управляющий вход DMX512: Штыревой разъем 8 выводов (2 шт.)
  • Управляющий выход: Клеммник (6 шт), 3 общих, 4 выхода.
  • Управляющий сигнал: DMX 512/1990
  • Выходной сигнал: 0..+10В
  • Ошибка преобразования не более +\- 1.5%
  • Количество выходных каналов: 4
  • Значение IP: IP21
  • Крепление: DIN рейка EN60715
 преобразователь DMX512 в аналоговый сигнал
Кабель преобразователя DMX512 в аналоговый сигнал Изготовитель гарантирует соответствие требованиям ЕАЭС N RU Д-RU.НР15.В.07690/20 от 01.09.2020г. (см. Сертификаты) при соблюдении владельцем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации. Гарантийный срок эксплуатации Цифроаналогового преобразователя составляет 3 года со дня продажи через розничную торговую сеть

Дополнительные аксессуары

  • Корпус с двумя разъемами XLR-3 (крепление на DIN рейку EN60715
  • 2 кабеля соединительных по 1 метру с разъемами WF-3 и XLR-3 для подключения к стандартным устройствам DMX512
  • DMX-заглушка 120 ОМ
